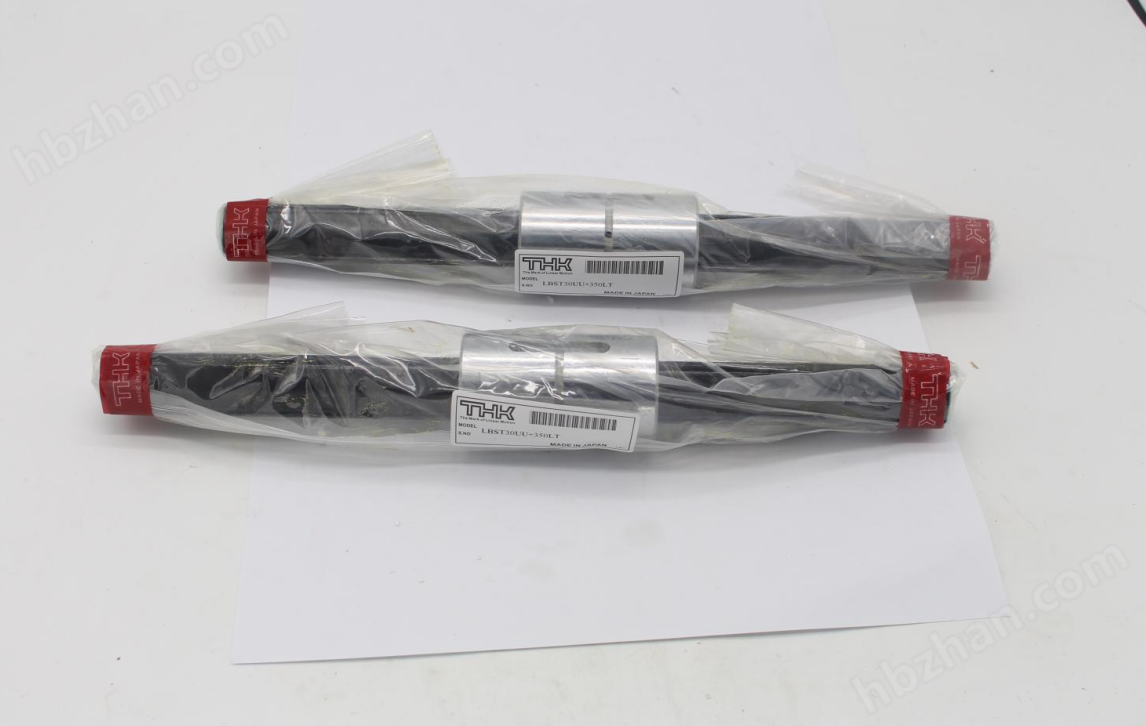

LBST20、LBST25、LBST30、LBST40、LBST50、LBST60、LBST70、LBST85、LBST100、LBST120、LBST150

結構與特長

高扭矩型滾珠花鍵如圖1所示,在花鍵軸外圈上按120°均等排列了3條滾動面突起部,并配有2列(總共6

列)負荷鋼球列分別從左右方將其夾住。滾動面被精密研磨加工成與球徑相接近的R溝槽形狀。當花鍵軸或花鍵母承受扭矩時,在6列負荷鋼球中與扭矩方向一致的3列鋼球均等地承受負荷,并且自動地決定旋轉中心。反轉時,就由反方向的3列鋼球承受負荷。

各鋼球列通過裝在花鍵母內的保持器,持續進行整列循環運動,所以,即使將花鍵軸從花鍵母中抽出,鋼球也不會脫落。

【旋轉方向間隙為“零”】

高扭矩滾珠花鍵通對過單個花鍵母施加預壓,使旋轉方向間隙為零,從而提高剛性。像具有圓弧溝槽或哥德式溝槽的傳統型滾珠花鍵一樣,施加預壓并不需要將2個花鍵母在圓周方向相互扭轉方可使用,從而容易實現小型化設計。

【高剛性與精確定位】

因接觸角大,并且用1個花鍵母就能施加預壓,所以初期變位小,能獲得高剛性和精確的定位精度。

【可進行高速運動和高速旋轉】

由于摩擦力小,并采用出色的潤滑劑保持構造以及具有剛性的保持器,所以即使作高速直線運動,在潤滑脂的作用下也能滿足長時間的使用需要。此外,因負荷鋼球與無負荷鋼球的半徑方向距離大致相等,即使高速旋轉時,作用在鋼球上的離心力的影響也很小,能得到平滑穩定的直線運動。

【小型的設計】

與傳統型滾珠花鍵不同,因不讓無負荷的鋼球在外周循環,所以花鍵母的外徑可變小,從而可實現節省空間的小型設計。

【鋼球保持型】

由于使用球保持器,即使將花鍵軸從花鍵母中抽出,鋼球也不會脫落。

【可作為重負荷用直線軸承使用】

因鋼球滾動面被加工成與鋼球半徑大致相等的R溝槽形狀,所以鋼球的接觸面積大,即使對徑向載荷也具有很強的承載能力。

【可用1根軸代替2根平行軸】因用1根軸就可以承受扭矩方向和徑向方向的負荷,所以可以將以往2根軸平行使用的地方用1根軸來代替,從而實現安裝簡單、省空間的設計。
