各位親愛的朋友們，歡迎來到常州天勤電力設備有限公司店鋪，因電動執行器產品種類繁多，規格大小不同，參數價格也不一樣，下單前請咨詢下客服，謝謝！

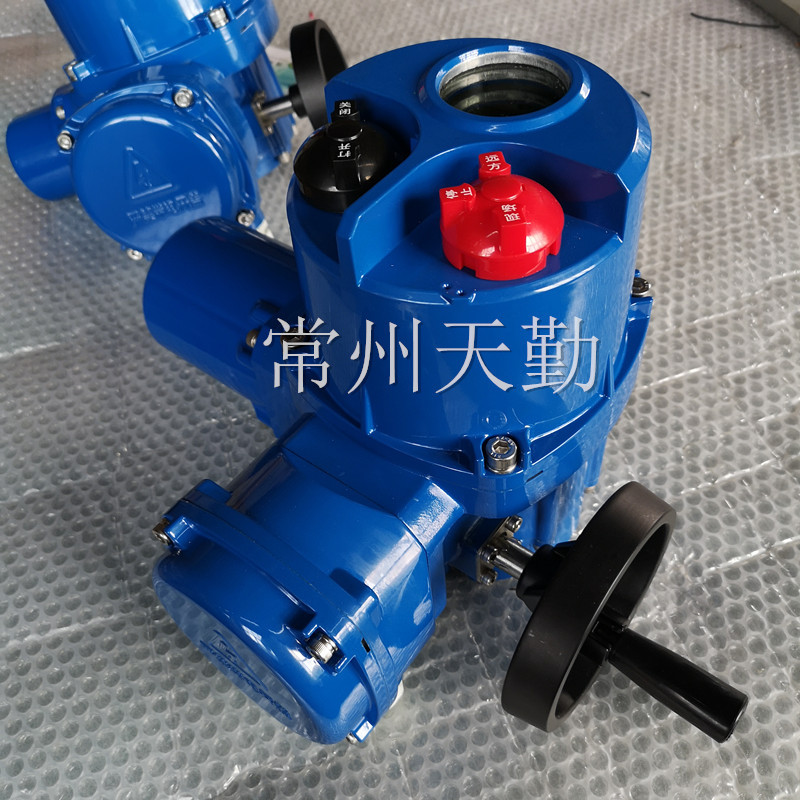

F-TQ系列智能一體化電動執行器控制單元
一、概述本產品為智型非侵電動執行器。采用液晶顯示，紅外遙控操作，自診斷故障報警。就地操作采用非接觸感應元件無需開蓋調試，簡單耐用；位置檢測采用*值編碼器，無死區，編碼器位置控制精確無誤，無須使用行程開關限位；電機驅動有交流接觸器驅動型（繼電器輸出，驅動交流接觸器線圈）和電機直接驅動型（可控硅直接驅動三相或單相電機）兩種；本產品結合了多項自主研發創新的高科技術，具有完備的*功能，可靠的穩定性及高性價比的優點。調試簡單，安裝簡便，輕松設定。
二、技術參數
1、電源：電機為三相交流AC380V, 50Hz.控制為二相交流AC220V, 50Hz
可選電源：AC220~660V, 50~60Hz(訂貨時需說明）
2、環境溫度：－20℃-+60℃ 可選溫度－40℃-+70℃
3、相對濕度：不大于95%(25℃時）
4、工作環境：普通型用于無易燃、易爆和強腐蝕介質的場所；隔爆型（ExdIIBT4)使用環境
為IIA、IIB級T1-T4組的爆炸性氣體混合物
5、防護等級：IP65/67(特殊訂貨IP68)
6、電機為工作制；額定運行時間10分鐘。F級絕緣。

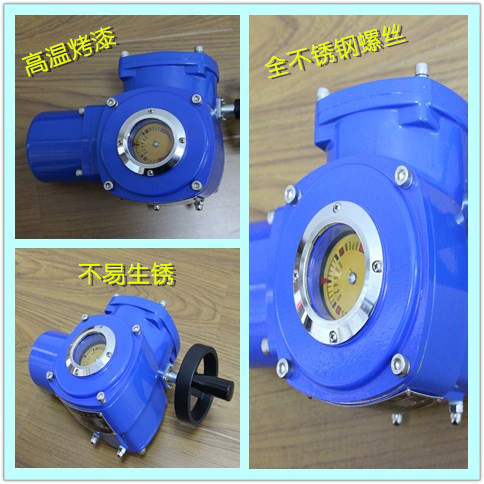

7、防腐涂裝：高溫烤漆

         TQL 系列閥門電動裝置是我公司開發出的又一新產品。該產品適用于中小口徑的蝶閥、球閥和旋塞閥等做 90 °回轉的閥門和類似設備。

         TQL系列閥門電動裝置采用了新的主傳動結構，主傳動中的三級減速機構放在同一個殼體內，屬于一體型結構的閥門電動裝置。該系列產品是用于 90 °回轉閥門的部分回轉閥門電動裝置朝一體型結構發展的新產品。

        該閥門電動裝置是與 90 °回轉閥門配套組裝成電動閥門使用的，用來控制閥門的開啟和關閉。操作人員可以在控制室內遠距離對閥門進行控制，也可以在現場手動操作。該產品廣泛地應用于使用管道閥門的給排水、供熱、電站、化工、食品、紡織、造紙、制藥、船舶、鋼鐵和煤炭等工程。

     該產品具有以下特點：

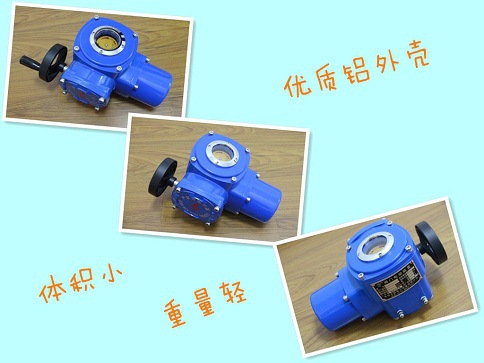

    1 ．體積小、重量輕，主傳動采用一級直齒輪、一級蝸桿蝸輪和一級少齒差行星減速機構，該三級減速機構放在同一個殼體內、結構緊湊。

    2 ．整機外殼為密閉結構，殼體的所有結合部位均采用 O 形橡膠密封圈，密閉性能可靠。該產品有基本型 、 非侵入式免開蓋整體型和調節型、防爆型等結構型式。

    3 ．承擔載荷的零件采用高強度的材料，經熱處理，強度高，整機承載能力大。

    4 ．設有行程控制機構、轉矩控制機構、現場開度指示機構和遠距離指示閥門開度的電位器及手動機構等。功能齊全，整機性能可靠。

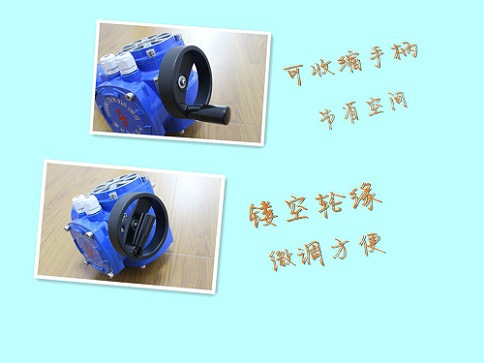

    5 ．手電動切換為全自動切換，沒有切換手柄，用戶不必擔心因忘記扳動切換手柄而產生操作錯誤。

    6 ．大接線盒，接線盒有二個密封的電纜進線孔，接線非常方便。

    7 ．箱體上設有二個（開、關方向各一個）機械限位螺釘。

    8 ．安裝調整和維護簡便。

    9 ．我公司有*的與閥門聯接的尺寸，也可按用戶要求的尺寸生產。

   10 ．產品符合國家有關標準。

        ·電機：閥門電機，額定運行時間為 10 分鐘，電機安裝在箱體的外側面，用齒輪與箱體內的主傳動結構連接。

       ·主傳動（減速機構 ) ：由直齒輪、蝸輪蝸桿和少齒差行星齒輪減速機構組成。然后由輸出軸輸出動力、驅動閥門的閥桿。

      ·行程控制機構：采用凸輪機構，凸輪軸與輸出軸同步，在開向和關向各設兩個凸輪和微動開關，一個控制電機電源一個接通指示燈。

     ·轉矩控制機構：采用蝸桿軸向竄動結構，蝸桿軸上裝有蝶形彈簧，當電動裝置有轉矩輸出時，蝸桿軸就會壓縮蝶形彈簧產生軸向竄動（位移），蝸桿軸的軸向竄動量的大小與電動裝置輸出的轉矩大小成正比，通過齒條和齒輪，把蝸桿軸的竄動量變成凸輪軸的偏轉角度，然后用凸輪觸動微動開關。產品出廠時輸出轉矩已調至。

     ·開度指示機構：用于現場指示閥門開啟程度。行程控制機構中凸輪軸的頂部裝有刻度盤。

    ·手電動切換：為全自動切換結構，沒有切換用的手柄。
