適用范圍
系列智能雙電源自動切換開關（以下簡稱切換裝置），是本公司采用技術開發的新產品, 適用于交流50/60Hz, 額定工作電壓400V, 額定電流從32~100A的雙電源供電系統。在常用電源發生故障時，切換裝置可以實現與備用電源或發電機的自動切換，以保證供電的可靠性和安全性。也可根據負載的需要進行兩路電源之間的選擇性切換。產品具有過載、欠壓、短路、斷相保護功能。特別適用于消防、機場、電視臺、醫院、商場、銀行、化工、冶金、高層建筑和軍事設施等不允許斷電的重要場所,作為保證連續供電的重要電氣裝置。
SQ3-100自動電源切換開關（以下簡稱切換開關）適用于交流50HZ,額定工作電壓400V及以下的雙電源供電系統，用自動或手動操作方式來完成常用電源與備用電源之間的切換。該切換開關主要用于醫院，商店，銀行，化工，冶金，高層建筑，軍事設施等不允許斷電的重要場合。
2、基本結構

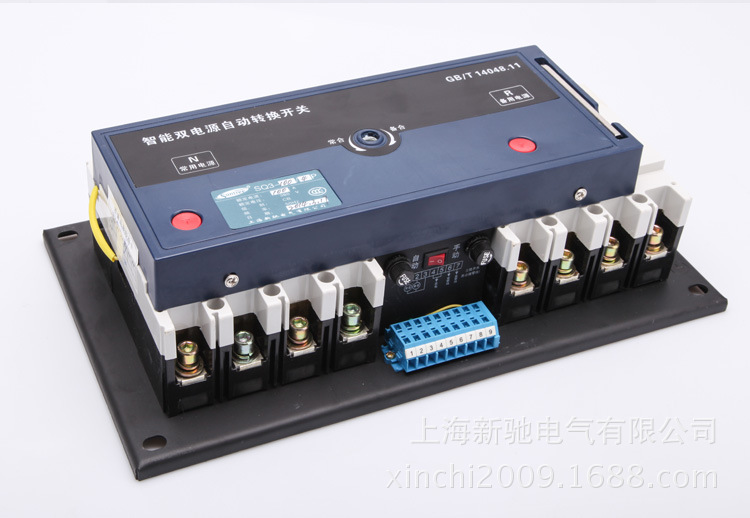

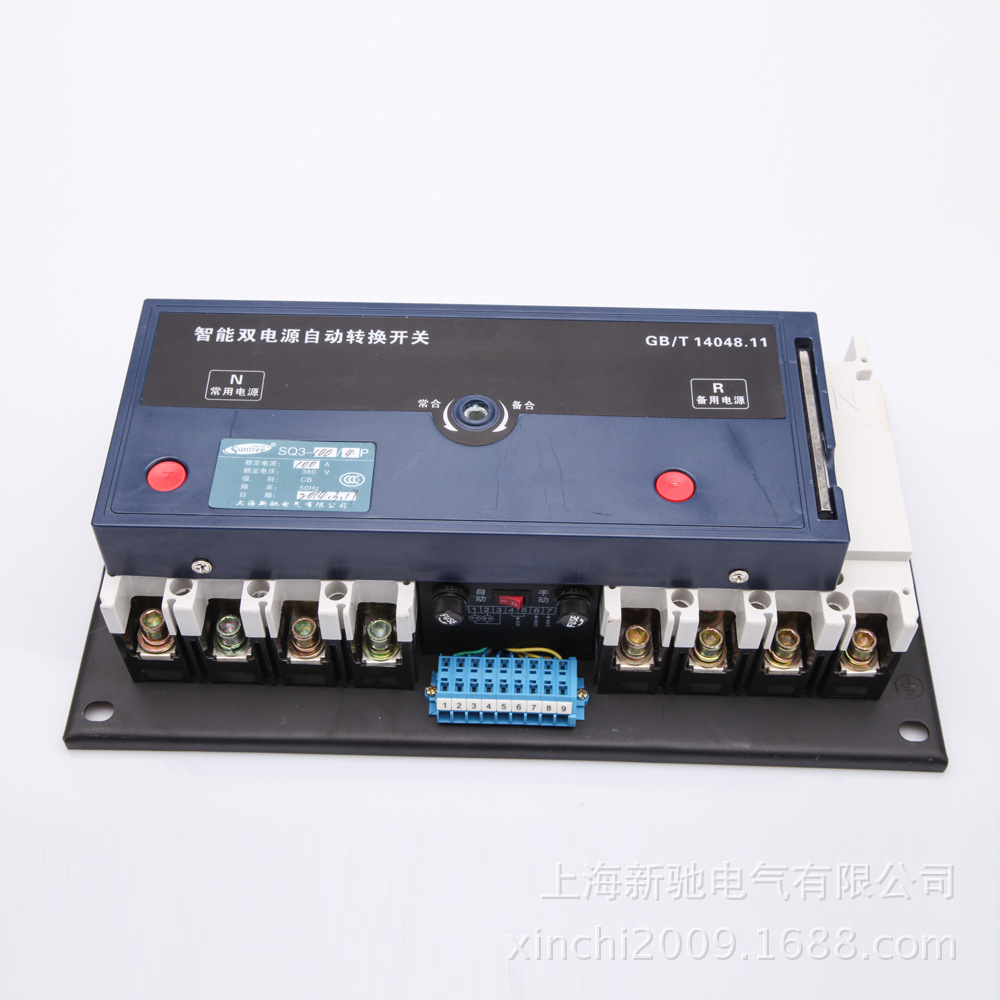

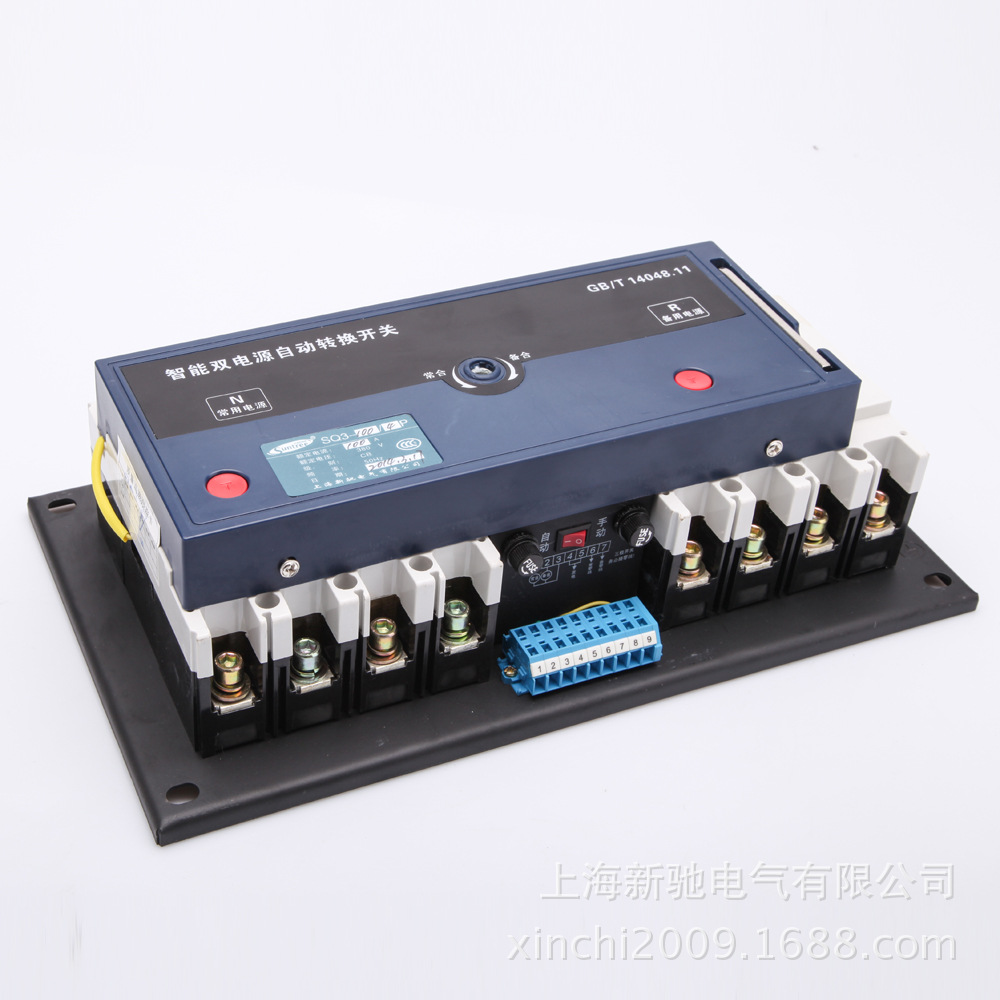

SQ3-100自動電源切換開關主要由電源轉換執行斷路器（包括常用電源執行斷路器QN和備用電源執行斷路器QR各一臺），自動控制盒，電動操作機構等部分組成。斷路器QN和QR均保持原有的過流保護和斷路保護功能，可同時作為通，斷及保護主電路之用。
3、裝配接線

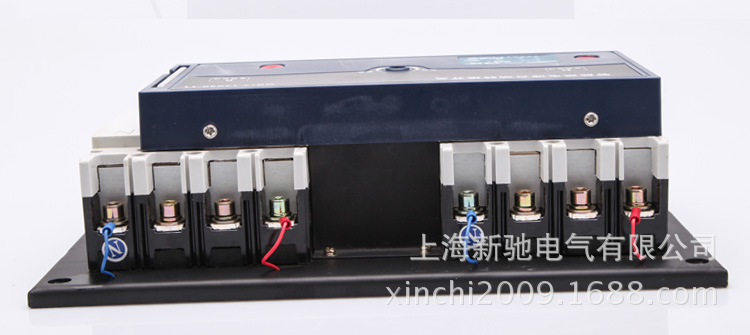

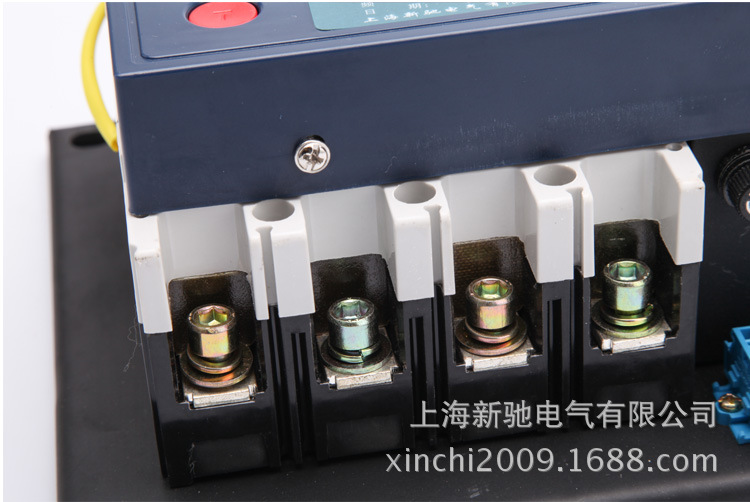

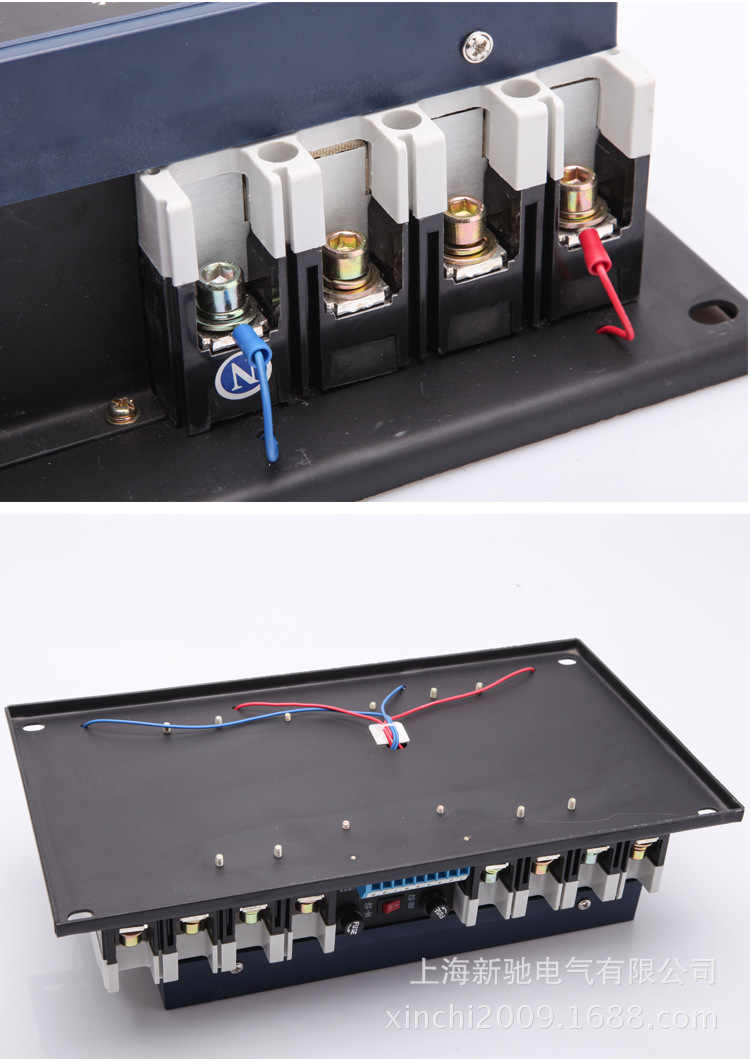

接線時，常用電源N應拉入常用電源執行斷路器QN，備用電源R應接入備用電源執行斷路器QR。當QN和QR為四極斷路器時，接線方式按接線圖，其中QN和QR的1，3，5為三相進線端，2，4，6為三相出線端，7為零線進線端，8為零線出線端。若選用斷路器為三極斷路器，則必須將常用電源（N）的零線NN和備用電源（R）的零線NR同時接到三極接線零端子上。
雙電源切換開關自動控制器的工作電源取自斷路器QN和QR的進線端和零線，若選用斷路器為三極斷路器時，必須要接兩路來的零線NN和NR，該三極接線零端子在兩臺斷路器中間。在自動電源切換形狀安裝，接線過程中，切不要把原接在進線端的本機控制線甩掉，碰斷或短路。
4、使用操作
無論常用操作電源和備用電源有無電壓，均可采用手動操作方式。手動操作時，應將手動一自動按鈕置于手動位置，當推動手順時針旋轉至終端時，備用電源執行斷路器QR分閘，常用電源執行斷路器QN合閘；當推動手柄逆時針旋轉至終端時，備用電源執行斷路器QR合閘常用電源執行斷路器QN分閘。

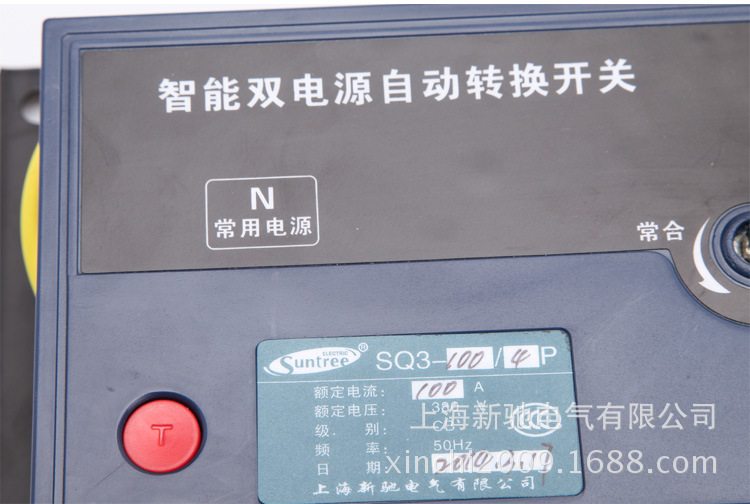

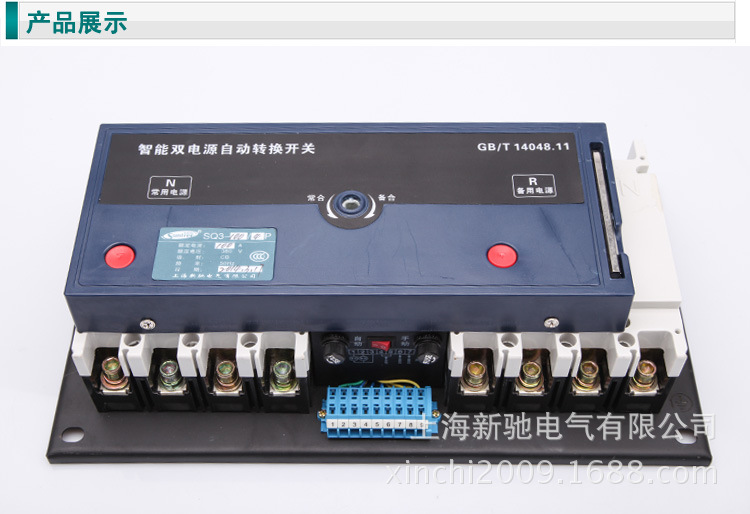

面板中，電源指示燈（黃）指示自動控制盒工作電源，若該燈不亮，說明自動控制盒工作電源有故障，不能操作開關。待修復正常后，將手動一自動按鈕置于自動位置狀態，如果常用電源供電正常，切換開關將自動投入常用電源執行斷路器QN合閘狀態，面板中R電源指示燈（綠）亮。
5、維護

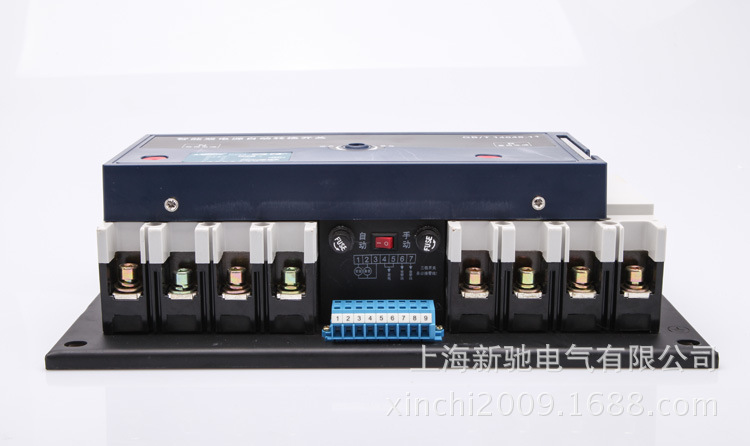

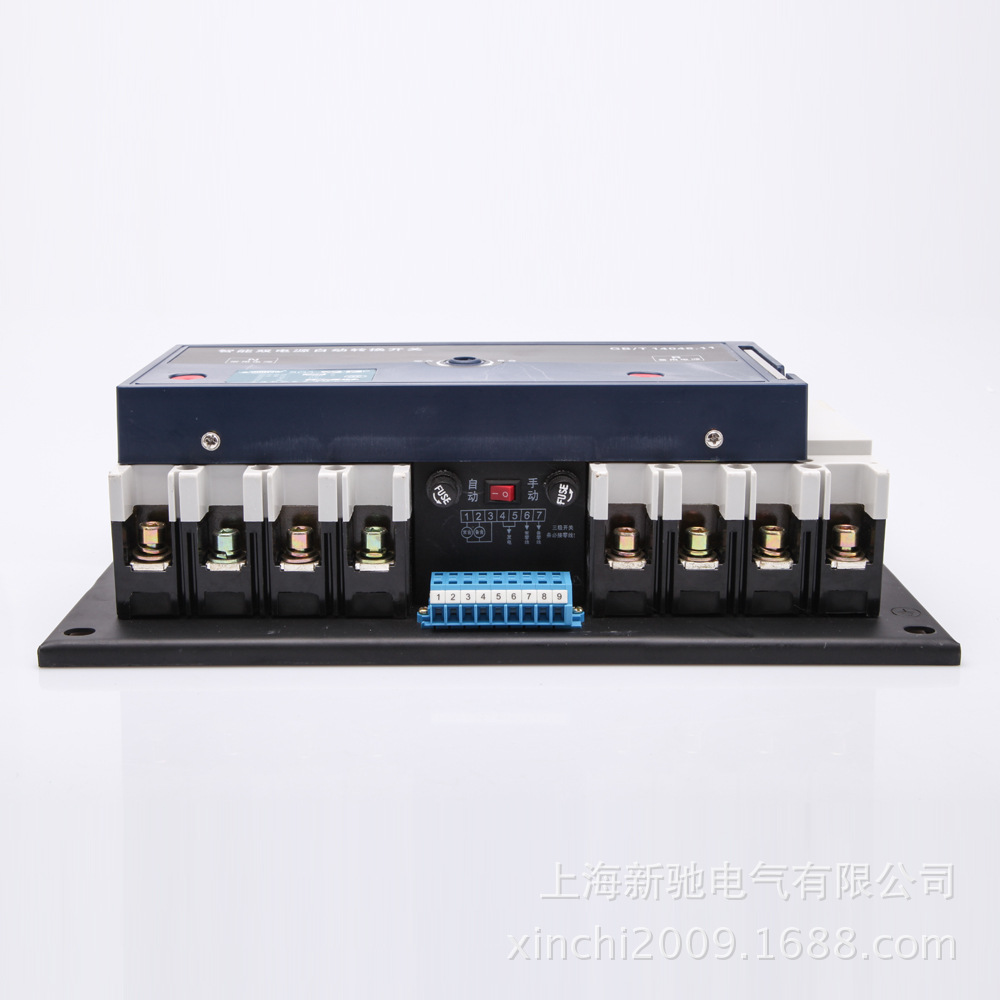

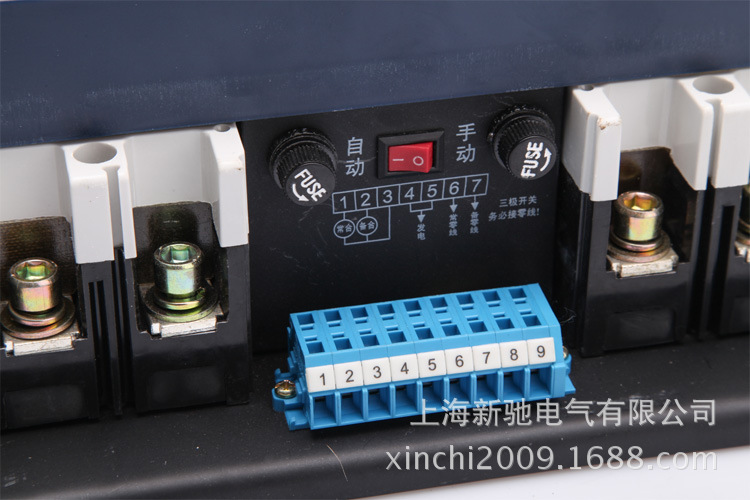

切換開關面板設有兩只1A熔斷器和一只三節接線端子，熔斷器作為自動控制盒短路保護，接線端子則為指示信號燈接至控制面板提供有源電源，其電壓為交流220V，電流為150Ma,其中2為常用電源信號燈電源，3為備用電源信號燈電源
大量供應*SQ3-100/4P 雙電源自動轉換開關 雙電源自動切換開關
產品詳細參數
■ 標準
■IEC60947-6-1:1998(1.2版)《低壓開關設備和控制設備第六部分自動轉換開關電器》
■GB14048.11-2002《低壓開關設備和控制設備自動轉換開關電器》
■JATSN 自動轉換開關特點
■三種可選工作方式
○自投自復工作方式
○互為備用工作方式
○自投不自復工作方式
■三種穩定工作位置
○常用電源合、備用電源分
○常用電源分、備用電源合
○常用電源分、備用電源分
■使用類別：AC33B，電動機負載或包含電動機、電阻負載和30%以下白燈負載的混合負載。
■體積小、結構簡單、外形美觀、具備1A-630A規格，操作方便，使用壽命長、2極、3極、4極開關均可提供。
■開關切換驅動采用單電機驅動，結構簡單切換可靠平穩、無噪音、沖擊力小。
■開關帶有機電聯鎖保護，確保自動轉換開關可靠工作，互不干涉。
■開關能帶負載自動切換，緊急時可采用手柄進行手動切換。
■特色：
○控制器保護熔斷器分?jǐn)嗄芰?0KA，提高了配電安全。
○在手動與自動運行方式間加有聯鎖，保證自動情況下不可手動操作。
○執行斷路手柄折斷、觸頭粘接或負載故障(過載、短路)時自動轉換開關不切換，真正實現機電聯鎖。
○MCB型自動轉換開關驅動機構擒縱由叉型改為凹型，解決了MCB加長手柄斷裂、MCB閉合不同步等故障，恢復了MCB速合、速斷的功能，有效提高產品機械壽命。
○提供接錯線保護，當用戶將電源零線與火線接反時，通過聲光進行報警，提高了設備的可靠性。大量供應*SQ3-100/4P 雙電源自動轉換開關 雙電源自動切換開關
