PF3000電功率分析儀

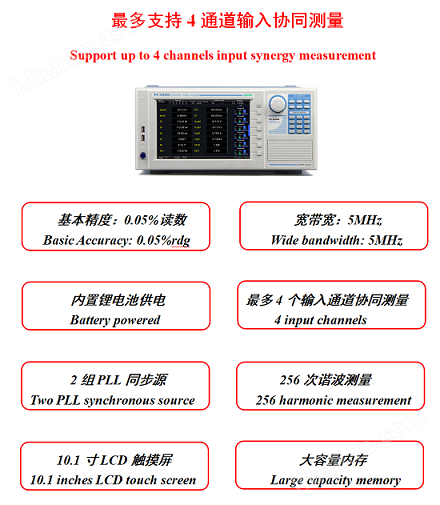

PF3000功率分析儀，是一款多功能、高性能的功率分析儀，適用于生產、測試、評價和科研等多個領域，可為電動汽車、軌道交通、光伏、風電、電機、變頻器、燃料電池、照明電路和開關電源等多種產品的開發和測試提供幫助，提高產品研發和生產測試效率。產品滿足IEC61000-4-7等標準要求。
特點與優勢：
◆ 人性化設計、優質操作體驗
10.1英寸彩色LCD全觸屏界面，1280*800高像素，操作方便、易于觀察。
◆ 多樣化數據顯示方式
多種數據顯示方式包括數值顯示、波形顯示、效率圖、趨勢圖、棒圖、矢量圖顯示等，組合顯示使得測量結果更加直觀明了。
◆ 寬帶寬，高穩定性
功率帶寬高達5MHz，滿足高速開關信號的測量。高速測量模塊采用高頻高穩定度的傳感器，有效保證電流高頻性能。同時應用電壓電流自動頻響補償技術，增強并保證高頻信號測量時，電壓、電流的高精度測量。
◆ FPGA處理器
功率測量與電機測量單元均配備高速高性能的FPGA處理器，執行多路同步時鐘控制，極大提高了信號采樣與數據處理，保證所有采樣數據無遺漏實時運算，還原信號真實性。
實時監測并分析被測信號源的信號頻率，智能切換合適的采用頻率進行信號采樣。
◆ 多通訊接口及智能PC軟件
提供USB、LAN、RS-232、GP-IB等多種通訊接口，以供客戶根據實際情況選擇。專用應用軟件，快速配置測量參數，獲取測量數值和波形。
◆ 數據存儲/調出
支持測量數據和測量配置存儲，可通過PC軟件讀取調用
| 項目 | 規格 |
| 輸入單元 | Element1 ~ Element4可選配，最多4+1通道 |
| 測量量程 | 電壓： CF3：1.5/3/6/10/15/30/60/100/150/300/600/1000[V] CF6：0.75 / 1.5/3/ 5 /7.5 /15/30/ 50/ 75 /150/300/ 500[V] |
| 電流： 直接輸入： 5A輸入單元： CF3：10m / 20m / 50m / 100m / 200m / 500m / 1 / 2 / 5 [A] CF6：5m / 10m / 25m / 50m / 100m / 250m / 500m / 1 / 2.5 [A] 20A輸入單元： CF3：500m / 1 / 2 / 5 / 10 / 20 [A] CF6：250m / 500m / 1 / 2.5 / 5 / 10 [A] 30A輸入單元： CF3：500m / 1 / 2 / 5 / 10 / 30 [A] CF6：250m / 500m / 1 / 2.5 / 5 / 15 [A] 50A輸入單元： CF3：500m / 1 / 2 / 5 / 10 / 50 [A] CF6：250m / 500m / 1 / 2.5 / 5 / 25 [A] 外部電流傳感器輸入： CF3：50m / 100m / 200m / 500m / 1 / 2 / 5 / 10 [V] CF6：25m / 50m / 100m / 250m / 500 / 1 / 2.5 / 5 [V] | |
| 頻率：DC，0.1Hz~500KHz，帶寬：5MHz（-3dB,典型值） | |
| 采樣率 | 1Ms/s |
| 基本精度 | 0.05%rdg（讀數）+0.05%rng（量程） |
| 量程切換 | 固定/自動量程可選；各輸入單元可獨立設置量程 |
| 濾波器 | 線路濾波器：OFF、500kHz、5kHz、50kHz 頻率濾波器：OFF、100Hz或1kHz |
| A/D轉換器 | 分辨率：16bit；采樣周期：約為500ns |
PF3000諧波測量功能達256次，兩組PLL源可同時測量兩組信號諧波，4個通道同時測量，通過測量變頻器輸入輸出的電功率和機械功率，可準確評估變頻器的效率、電機驅動系統電能與機械能之間的轉換效率。
儀器可接受轉速傳感器及扭矩扭矩儀的模擬（直流電壓）信號或脈沖信號；可設置電機級數計算電機同步速度與滑差（slip）；可使用有功功率、頻率及電機輸出計算電機效率及總效率。
電機驅動系統是電動汽車的核心，主要包括動力電池、變頻器和驅動電機。以PF3000功率分析儀為核心搭建的電動汽車測試平臺可對電動汽車電力驅動系統進行精確的評估。
來自光伏發電和風力發電的再生能源通過升壓轉換器和DC/AC轉換器由直流電轉換成交流電。PF3000能夠提供最多4通道的測量單元，可以測量轉換前和轉換后的電壓、電流、功率和頻率，以及轉換器效率和充電效率，并具備瞬時峰值功率測量功能。同時，PF3000內置鋰電池，適合項目現場使用。

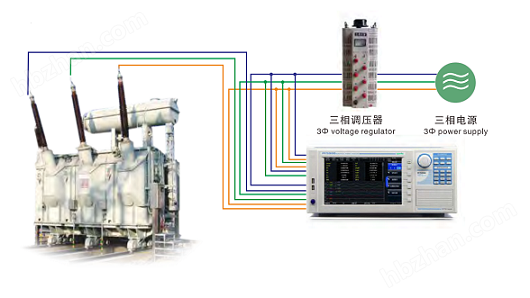

低功率因數下的高精度測量，滿足變壓器負載測試要求，準確評估變壓器的損耗及其他參數。
積分模式下自動量程功能，能準確評估家用電器各個運行狀態下的功耗。寬范圍電壓/電流輸入，支持大功率家電的功耗能量。支持一臺設備4個測量通道，可用于家電產品產線功率評估。
可精確測量LED燈電壓、電流、功率和總諧波失真（THD）。
