一、乙酸乙酯流量計原理：

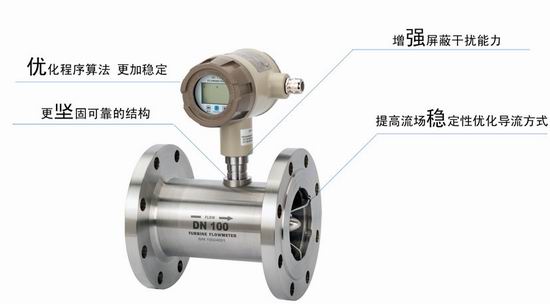

  FM-LWGY 系列渦輪流量計是吸取了國內外流量儀表*技術經過優化設計 , 具有結構簡單、輕巧、精度高、復現性好、反應靈敏 , 安裝維護使用方便等特點的新一代渦輪流量計 ,

廣泛用于測量封閉管道中與不銹鋼 1Cr18Ni9Ti 、 2Cr13 及剛玉 AI2O3 、硬質合金不起腐蝕作用 , 且無纖維、顆粒等雜質 , 工作溫度下運動粘度小于 5 × 10-6m2/s 的液體 , 對于運動粘度大于 5 × 10-6m2/s 的液體 , 可對流量計進行實液標定后使用 . 若與具有特殊功能的顯示儀表配套 , 還可以進行定量控制、超量報警等 , 是流量計量和節能的理想儀表 .

二、特點：

1. 高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到*的精確度，在貿易結算中是優先選用的流量計；
3.具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正；
4.所有有效數據掉電后保持10年不丟；
5. 范圍度寬，中大口徑可達1:20，小口徑為1:10；
6.結構緊湊輕巧，安裝維護方便，流通能力大；
7.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
8.型傳感器類型多，可根據用戶特殊需要設計為各類型傳感器，例如低溫型、雙向型、井下型、混砂型等
9.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便；

遠程監控配套流量計

三、基本參數與技術性能
技術性能：表1

四、測量范圍及工作壓力：表2

五、該儀表使用注意事項：

（1）安裝場所

傳感器應安裝在便于維修，管道無振動、無強電磁干擾與熱輻射影響的場所。渦輪流量計對管道內流速分布畸變及旋轉流是敏感的，進入傳感器應為充分發展管流，因此要根據傳感器上游側阻流件情況不明確，一般*上游直管段長度不小于20D，下游直管段長度不小于5D，如安裝空間不能滿足上述要求，可在阻流件與傳感器之間安裝流動調整器。傳感器安裝在室外時，應有避直射陽光和防雨淋的措施。

（2）連接管道德安裝要求

水平安裝的傳感器要求管道不應有目測可覺察的傾斜（一般在5°以內），垂直安裝的傳感器管道垂直偏差亦應小于5°，垂直安裝時流體方向必須向上。

需連續運行不能停流的場所，應裝旁通管和可靠的截止閥（見圖9），測量時要確保旁通管無泄漏。

在新鋪設管道裝傳感器的位置先介入一段短管代替傳感器，待：“掃線”工作完畢確認管道內清掃干凈后，再正式接入傳感器。由于忽視此項工作，掃線損壞傳感器屢見不鮮。

若流體含雜質，則應在傳感器上游側裝過濾器，對于不能停流的，應并聯安裝兩套過濾器輪流清除雜質，或選用自動清洗型過濾器。若被測液體含有氣體，則應在傳感器上游側裝消氣器。過濾器和消氣器的排污口和消氣口要通向安全的場所。

若傳感器安裝位置處于管線的低點，為防止流體中雜質沉淀滯留，應在其后的管線裝排放閥，定期排放沉淀雜質。

被測流體若為易氣化的液體，為防止發生氣穴，影響測量精確度和使用期限，傳感器的出口端壓力應高于公式5計算的zui低壓力pmin

pmin=2△p+1.25pv Pa 公式5

式中 pmin——zui低壓力，Pa；

△p——傳感器zui大流量時壓力損失，Pa；

pv——被測液體zui高使用溫度時飽和蒸汽壓，Pa。

流量調節閥應裝在傳感器下游，上游側的截止閥測量時應全開，且這些閥門都不得產生振動和外向泄露。對于可能產生逆向流的流程應加止回閥以防止流體反向流動。

傳感器應與管道同心，密封墊圈不得凸入管路。液體傳感器不應裝在水平管線的zui高點，以免管線內聚集的氣體（如停流時混入空氣）停流在傳感器處，不易排出而影響測量。

傳感器前后管道應支撐牢靠，不產生振動。對易凝結流體要對傳感器及其前后管道采取保溫措施。

傳感器前后管道應支撐牢靠，不產生振動。對易凝結流體要對傳感器及其前后管道采取保溫措施。
