氣動螺紋三通球閥

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號Q614/5F

品牌

廠商性質生產商

所在地上海

在線詢價收藏產品查看聯系電話

聯系方式：陳英雄查看聯系方式

更新時間：2017-05-11 10:38:25瀏覽次數：485次

聯系我時，請告知來自環保在線

產品分類 品牌分類

  氣動閥系列

氣動球閥

氣動閘閥

氣動截止閥

全部產品列表

暫無信息

上海港儀閥門有限公司

經營模式：生產廠家

商鋪產品：66條

所在地區：上海上海

聯系人：陳英雄（經理）

詢價 給他留言

產品簡介

氣動螺紋三通球閥

產品型號：GYQ614/5F-16P
公稱通徑：DN15~DN50
公稱壓力：PN1.6MPA~32MPA
適用溫度：-30℃~400℃
主要材質：WCB、304、316、316L不銹鋼等

詳細介紹

產品概述

氣動內螺紋三通球閥分為“L型氣動內螺紋三通球閥”與“T型氣動螺紋三通球閥”，L型適用于介質的流向切換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。氣動內螺紋三通球閥適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水等管路。

產品特點

1、氣動三通內螺紋球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。氣動三通內螺紋球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
2、兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
3、四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流。
4、T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。

執行標準

設計依據	GB標準	ANSI標準
設計標準	GB/12237	ANSIB16.34
連接尺寸	GB/9113、JB/T79	ANSIB16.5
試驗和檢驗	JB/T9002	API598

技術參數

試驗壓力（Mpa）	公稱壓力（Mpa）					壓力級（class）			JIS(Mpa)
試驗壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8

三通球閥示意圖

主要零部件材質

公稱通徑mm		DN15-DN300
材料代號		C（WCB）	P（304）	R（316）
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
	球體	2Cr13、（304）	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥座密封	增強聚四氟乙烯、對位聚苯
	填料	聚四氟乙烯、柔性石墨
適用工況	適用介質	蒸汽、水、油品	硝酸堿類腐蝕性介質	醋酸類腐蝕性介質
適用工況	適用溫度	聚四氟乙烯≤180℃，對位聚苯≤300℃

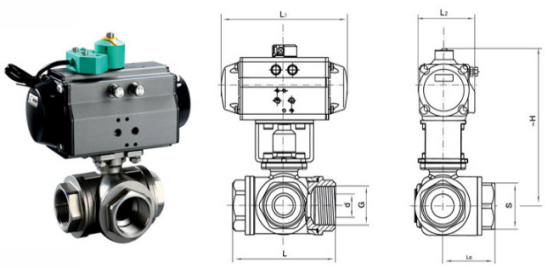

產品結構圖

外形尺寸

口徑		外形尺寸								執行器型號
DN	in	d	G	L	L0	L1	L2	H	S	執行器型號
15	1/2	10	1/2″	68	34	140/178	62/75	130/136	26	GTD52/GTE65
20	3/4	15	3/4″	78	39	140/178	62/75	135/141	32	GTD52/GTE65
25	1	20	1″	86	43	140/214	62/91	139/173	38	GTD52/GTE80
32	11/4	25	11/4″	111	55.5	164/214	75/91	158/186	49	GTD65/GTE80
40	11/2	32	11/2″	126	63	164/246	75/101	165/203	56	GTD65/GTE90
50	2	38	2″	143	71.5	190/295	91/112	202/228	70	GTD80/GTE100
