DZ40Y低溫法蘭閘閥 概述：
DZ40Y低溫法蘭閘閥適用于甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質。
特點：
1、為防止中腔異常升壓，在閘板的進口側設置了泄壓孔
2、根據閥門的工作溫度確定閥蓋的頂部長度，確保閥桿填料的可靠密封
3、根據工作溫度合理選用填料，墊片等零件的材料
4、嚴格控制材料的化學成份及低溫沖擊韌性等力學性能指標
5、采用多種配管法蘭標準及密封面型式，適用于各種工程需要
低溫法蘭閘閥 執行標準：
設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗-檢驗 |
JB/T7749 | GB12221 | JB79 | Gb9131 | JB/T9092 |
低溫閘閥壓力試驗：
公稱壓力PN | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
水密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
上密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
氣密封試驗 | 0.4-0.7 | ||||
低溫閘閥主要零件材料及性能：
體蓋板 | 閥桿 | 密封面 | 墊片 | 填料 | 工作溫度 | 適用介質 |
ZGoCrMNVAI低溫高壓鑄鋼 | 1Cr7Ni12 | STL/STL | 1Cr13/柔性石墨 | PTFE浸聚四氟乙 | -46 | 丙烷/炳烯 |
LCB | ||||||
ZGoCrMNVAI低溫高壓鑄鋼 | -60 | |||||
LC1 | ||||||
ZGoCrMNVAI低溫高壓鑄鋼 | -73 | |||||
LC2 | ||||||
ZGoCrMNVAI低溫高壓鑄鋼 | 1Cr18Ni9Ti | -101 | ||||
LC3 | ||||||
ZGoCrMNVAI低溫高壓鑄鋼 | -115 | |||||
LC4 | ||||||
ZGoCrMNVAI低溫高壓鑄鋼 | -196 |

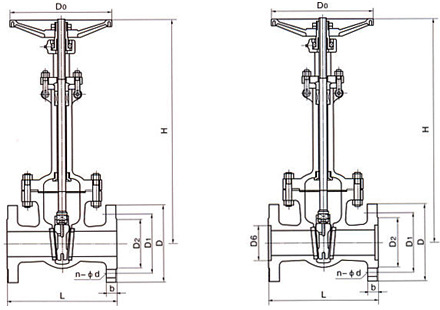

低溫閘閥主要外形尺寸
PN1.6MPa-2.5 MPa：
1.6MPa | DN | L | D | D1 | D2 | b | n-Φd | H | D0 |
凸面法法 | 20 | 150 | 105 | 75 | 55 | 14 | 4-Φ14 | 320 | 140 |
25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 350 | 160 | |
32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 385 | 180 | |
40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 420 | 220 | |
50 | 250 | 160 | 125 | 100 | 16 | 4-Φ18 | 540 | 240 | |
65 | 265 | 180 | 145 | 120 | 18 | 4-Φ18 | 610 | 240 | |
80 | 280 | 195 | 160 | 135 | 20 | 8-Φ18 | 690 | 280 | |
100 | 300 | 215 | 180 | 155 | 20 | 8-Φ18 | 780 | 300 | |
125 | 325 | 245 | 210 | 185 | 22 | 8-Φ18 | 930 | 320 | |
150 | 350 | 280 | 240 | 210 | 24 | 8-Φ23 | 980 | 350 | |
200 | 400 | 335 | 295 | 265 | 26 | 12-Φ26 | 1180 | 400 | |
250 | 450 | 105 | 355 | 320 | 30 | 12-Φ30 | 1390 | 450 | |
300 | 500 | 460 | 410 | 375 | 30 | 12-Φ30 | 1620 | 500 | |
350 | 550 | 520 | 470 | 435 | 34 | 16-Φ34 | 1810 | 500 | |
400 | 600 | 580 | 525 | 485 | 36 | 16-Φ36 | 1970 | 550 | |
2.5MPa | 20 | 150 | 105 | 75 | 55 | 16 | 4-Φ16 | 320 | 140 |
凸面法法 | 25 | 160 | 115 | 85 | 65 | 16 | 4-Φ16 | 350 | 160 |
32 | 180 | 135 | 100 | 78 | 18 | 4-Φ18 | 385 | 180 | |
40 | 200 | 145 | 110 | 85 | 18 | 4-Φ18 | 420 | 200 | |
50 | 250 | 160 | 125 | 100 | 20 | 4-Φ20 | 540 | 240 | |
65 | 265 | 180 | 145 | 125 | 22 | 8-Φ22 | 510 | 240 | |
80 | 280 | 195 | 160 | 135 | 22 | 8-Φ22 | 690 | 280 | |
100 | 300 | 230 | 190 | 160 | 24 | 8-Φ24 | 780 | 300 | |
125 | 325 | 270 | 220 | 188 | 28 | 8-Φ28 | 930 | 300 | |
150 | 350 | 300 | 250 | 218 | 30 | 8-Φ30 | 980 | 320 | |
200 | 400 | 360 | 310 | 278 | 34 | 12-Φ34 | 1180 | 360 | |
250 | 450 | 425 | 370 | 332 | 36 | 12-Φ36 | 1390 | 400 | |
300 | 500 | 485 | 430 | 390 | 40 | 16-Φ40 | 1620 | 450 | |
350 | 550 | 550 | 490 | 448 | 44 | 16-Φ44 | 1810 | 500 | |
400 | 600 | 610 | 550 | 505 | 48 | 16-Φ48 | 1990 | 560 |
上海盾奇閥門制造有限公司是閥門行業中有名望的品牌之一，是一家集科研、制造、于一體的現代化專業閥門制造公司，公司設立研發中心、從事高技術含量的閥門新產品開發，公司中級以上職稱占員工人數15%。技術力量雄厚，設計經驗豐富，生產設備精良，生產工藝*，有*的檢測和實驗裝備、深冷處理設備和低溫測試中心，確保產品符合有關設計、檢驗標準。公司擁有現代化的廠房、精良的機械加工設備、鏜床、立車、數控車床、等離子噴焊、化學成份分析、機械性能測試、硬度測試、進口直讀式光譜分析儀、無損探傷、超聲波測厚儀等各種閥門設備，并建立*的CAD閥門設計中心、檢測中心及健全嚴謹的管理機制。確保產品符合有關設計、檢驗標準，使得產品質量水平不斷的提高。
盾奇閥門的產品有閘閥、截止閥、球閥、蝶閥、調節閥、止回閥、疏水閥、過濾器、水力控制閥、安全閥、料漿閥、減溫減壓閥、緊急切斷閥、真空閥，氧氣閥、盲板閥、旋塞閥、電站閥門、化工閥門、油田閥門等。產品材料有：碳鋼、不銹鋼、合金鋼和其它特種材料等，其中主要材料有WCB、WCC、WC5、WC6、WC9、LCB、LCC、CF3、CF3M、CF8、CF8M、CF8C、A105、F5、F11、F22、LF2、F51、F304、F304L、F316、F316L、F317、F347、F321、M-30C、MONEL 400、MONEL K500、HASLOY C4等。閥門對應的參數如下：
壓力等級：150LB～2500LB、PN1.0～50Mpa
溫度：高溫1300℃～低溫 -196℃
口徑：DN6~DN3000
驅動方式：手動、齒輪轉動、電動、氣動、液動
采用標準：API、ASME、ANSI、ISO、BS EN、JIS、ISO、DIN、NF、GB、JB、HG、SH
公司生產的閥門廣泛應用于全國的石油、石化、化工、電站、冶金、造紙、醫藥等行業；閥門出口遠銷北美、歐洲、日本、韓國、中東及東南亞各國，產品質量可靠、穩定，經過多年來的對外交流，受到國內外客戶的廣泛好評及高度評價。公司秉承“科技創新、*、客戶*“的經營理念；以“好上更好，精益求精”為企業精神，不斷的提高產品的質量和服務水平。
