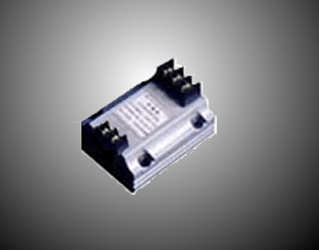

TZD系列振動變送器
TZD系列振動變送器配接SZP-5系列磁電式速度傳感器，可對旋轉機械裝置軸瓦速度有效值或振動位移峰峰值的監測。
技術參數
■ 量程范圍：0~1000μm內任意量程；
■ 頻響：10~500Hz；
■ 電流輸出：4~20mA或0~10mA，精度：滿量程±1%，
最大負載500Ω；
■ 緩沖輸出：傳感器原始信號輸出；（用戶可選）
■ 報警：滿量程內任意點設定，LED報警指示，繼電器
開關量接點輸出，容量DC28V/2A或AC250V/1A；（用戶可選）
■ 使用電源：+24VDC±10%或220VAC±10%，50Hz，功耗小于6W。
一、概況：
HZD-B-8B型系列一體化振動變送器是一種固定安裝的在線振動測量裝置，主要用于對振動速度值的測量。其輸出形式為4mA～20mA標準電流，與振動值的大小成正比。可直接輸入到PLC/DCS中，從而組成一個能對諸如離心泵、往復式壓縮機、離心機、冷卻塔、工業風機、電動機及燃氣輪機等設備進行監測和保護的系統。本裝置采用了傳感器與儀器本體一體化的設計。。適用場合能對諸如離心泵、往復式壓縮機、離心機、冷卻塔、工業風機、電動機及燃氣輪機等設備進行監測和保護。
二．技術參數
● 量 程
振動幅度：*0～200um；0～500um；0～1000um
振動烈度：0～10.0mm/s；*0～20.0mm/s；0～50.0mm/s
1、 頻率響應：5 ～ 1000 Hz
2、 自振頻率：10Hz
3 、輸出電流：4～20mA
4 、輸出阻抗：≤500Ω
5 、工作電壓：DC24V
6 、連線方式：二線制(DC24V電源與4～20mA共用2根線）或三線制(地、電源、輸出）
7 、最大加速度：10g
8 、測量方向：垂直或水平
9 、使用環境：溫 度 -40℃～85℃ 相對濕度 ≤90%
10、 外形尺寸：φ45×80（mm）
11 、重 量: 約450g
12 、安裝螺紋：M10×1.0
三．安 裝1 安裝位置：垂直或者水平安裝于被測振動點上，以變送器底部M16×1.5×20螺紋固定。
四．選型指南（1） HZD-B-8B-W-A□
量程范圍：A□：1-0～200um；2-0～500um；3-0～1000um （振動幅度）
（2） HZD-B-8B-A□
量程范圍： A□：1-0～10.0mm/s；2-0～20.0mm/s；3-0～50.0mm/s （振動烈度）
主要用于電廠發電機組、風機、旋轉機械、爆破等振動監測，也廣泛應用于樁基檢測、石油勘探，具有寬頻帶和較高的假頻，各參數指標容允差均在±5%以內。穩定性好，精確度高，信號采集豐富，雙線圈結構提高了抗共模干能力，線圈可在360°內自由旋轉，有效清除面波干擾。因而該傳感器信噪比高，相位差小，具有較高的動態分辨率，溫度適應性強，適用于各種環境的地震勘探。主要安裝在各種旋轉機械裝置的軸承蓋上，如汽輪機、壓縮機、風機和泵等。它是由運動線圈切割磁力線而輸出電壓的電磁式傳感器，因此具有工作時不需要供給電源、安裝容易等特點。
