1、產品簡介：
采用新型磁敏感元件，鋼鐵材質導磁體觸發，頻響寬（從靜態開始到30KHZ）穩定性好，抗干擾強，輸出穩定的方波信號，能實現遠距離傳輸。可測量轉速、線速、位移、角位移和精密定位。位置型測速傳感器有高低電平保持功能，從0轉速開始測，可以應用于極低轉速的檢測和控制。

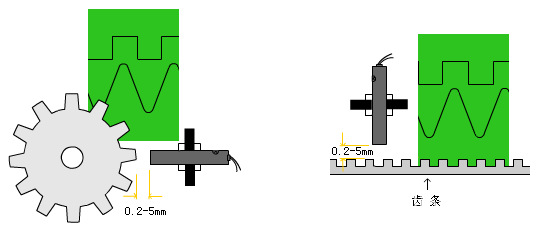

2、工作原理圖：
3、電氣參數：
工作電壓 | DC5～24V | 響應頻率 | 0HZ～ 30KHZ |
輸出信號 | 輸出單路方波信號，高電平:近似電源電壓；低電平:< 0.3V | 使用溫度 | ▲ - 20～80℃（普通） ▲ -40～125℃（特殊、） |
輸出電流 | ≤30mA | 保護形式 | 有極性和短路保護 |
觸發形式 | 鋼鐵齒輪觸發或永磁鐵N極觸發 | 輸出方式 | NPN、PNP |
分辨模數 | ≥0.5 | 適用濕度 | ≤95%RH |
作用距離 | ≥0.5～2mm | 絕緣電阻 | ≥50MΩ |
測量精度 | ±1個脈沖 | 外殼材料 | 銅殼體鍍鎳或不銹鋼 |

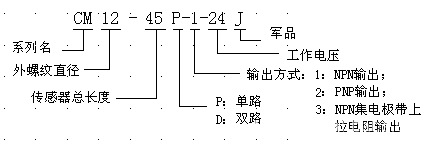

4、型號說明：

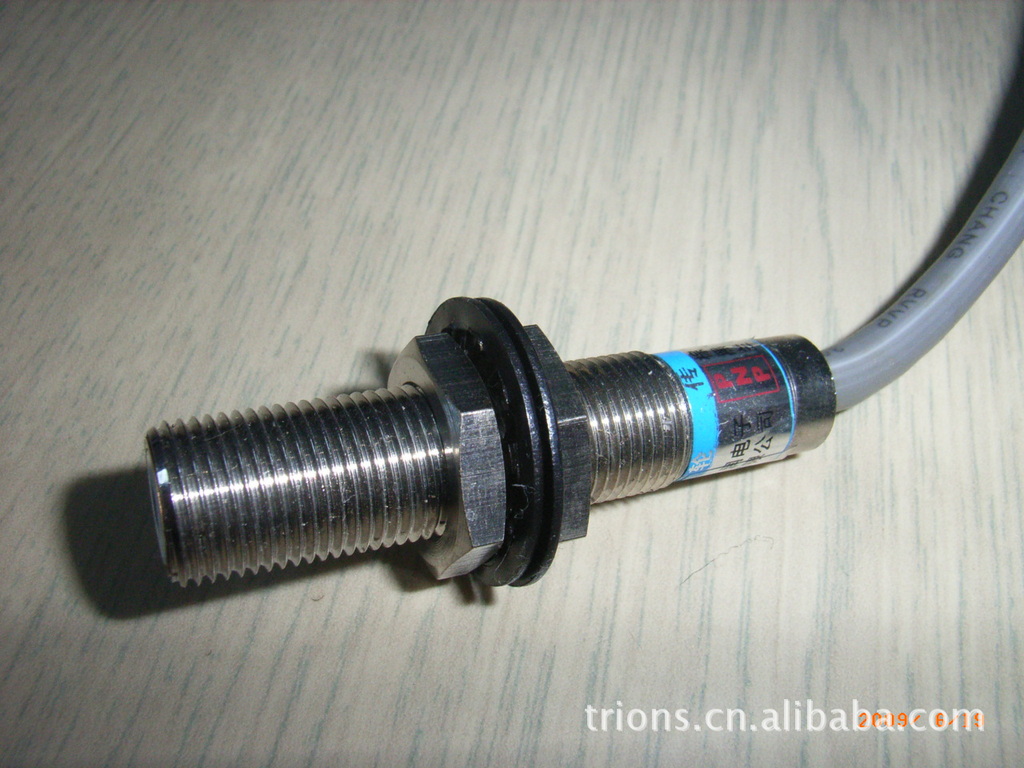

5、部分典型產品選型目錄：
型 號 | 外 觀 | 外型及安裝尺寸 | 輸出方式 |
CM8-40P-1-24(J) |  |  | 單路NPN輸出 |
CM8-40P-2-24(J) | 單路PNP輸出 | ||
CM12-45P-1-24(J) |  |  | 單路NPN輸出 |
CM12-45P-2-24(J) | 單路PNP輸出 | ||
CM16-65P-1-24(J) |  |  | 單路NPN輸出 |
CM16-65P-2-24(J) | 單路PNP輸出 | ||
CM16-78P-1-24 |  |  | 單路NPN輸出 |
CM16-78P-3-24 | 單路NPN集電極 | ||
CM16-85P-1-24 |  |  | 單路NPN輸出 |
CM16-85P-2-24 | 單路PNP輸出 | ||
S20-122P-1-24 |  |  | 單路NPN輸出 |
S20-122P-2-24 | 單路PNP輸出 | ||
CM3/4-16-65P-1-24 |  |  | 單路NPN輸出 |
CM5/8-18-65P-1-24 |
6、標準外形尺寸表：
螺紋尺寸 | 殼體長 | 螺紋長 | 殼體材料 | 接線形式 | 輸出方式 |
M8×1 | 45mm | 40mm | 銅鍍鎳 | RVVP3×0.2線纜 | NPN、PNP |
M12×1 | 45mm | 40mm | 銅鍍鎳 | RVVP3×0.2線纜 | NPN、PNP |
M12×1 | 55mm | 45mm | 銅鍍鎳 | RVVP3×0.2線纜 | NPN、PNP |
M16×1 | 65mm | 40mm | 銅鍍鎳、不銹鋼 | RVVP3×0.2線纜 | NPN、PNP |
M16×1 | 65mm | 55mm | 銅鍍鎳、不銹鋼 | RVVP3×0.2線纜 | NPN、PNP |
M16×1 | 80mm | 60mm | 銅鍍鎳 | 插頭接線 | NPN、PNP |
M18×1 | 65mm | 55mm | 銅鍍鎳、不銹鋼 | RVVP3×0.2線纜 | NPN、PNP |
M18×1.5 | 65mm | 55mm | 銅鍍鎳、不銹鋼 | RVVP3×0.2線纜 | NPN、PNP |
M18×1.5 | 80mm | 60mm | 銅鍍鎳 | 插頭接線 | NPN、PNP |
M20×1.5 | 140mm | 120mm | 不銹鋼 | 插頭接線 | NPN、PNP |
M22×1 | 50mm | 45mm | 不銹鋼 | RVVP3×0.2線纜 | NPN、PNP |
M22×1.5 | 66mm | 55mm | 不銹鋼 | RVVP3×0.2線纜 | NPN、PNP |
Ø10光桿 | 50mm | —— | 銅鍍鎳、不銹鋼 | RVVP3×0.2線纜 | NPN、PNP |
Ø12光桿 | 50mm | —— | 銅鍍鎳、不銹鋼 | RVVP3×0.2線纜 | NPN、PNP |
Ø16光桿 | 50mm | —— | 銅鍍鎳、不銹鋼 | RVVP3×0.2線纜 | NPN、PNP |
Ø18光桿 | 50mm | —— | 銅鍍鎳、不銹鋼 | RVVP3×0.2線纜 | NPN、PNP |
英制：5/8英寸18牙 | 65mm | 55mm | 銅鍍鎳、不銹鋼 | RVVP3×0.2線纜 | NPN、PNP |
英制：3/4英寸16牙 | 65mm | 55mm | 銅鍍鎳、不銹鋼 | RVVP3×0.2線纜 | NPN、PNP |
