安全性高：用于無電氣場合，不存在外部能源隱患
節約能源：無需外部能源，利用管道自身壓力調節
簡化系統：無需外部控制儀表，系統簡單，成本低
操作簡單：設定時只需旋轉調節彈簧伸展度即可

 CYZYAP自力式壓力調節閥技術參數

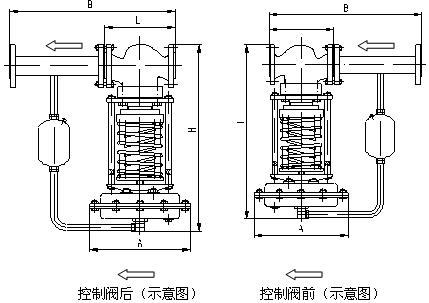

 動作方式  U控制閥前、D控制閥后

 功能作用  U泄壓或安全保護、D穩壓或減壓

 閥座結構  P單座 M套筒

 流量特性  快開

 可調范圍  zui大10：1；zui小10：8

 密封等級  Ⅱ、Ⅳ、Ⅵ

 執行機構  薄膜式（設定值≤6bar）、活塞式(>6bar)

 性能標準  JB/T

 調節精度  ±5%

 功能附件選項

 －帶冷凝器（適用于蒸汽等高溫介質時）

 閥體參數

 公稱壓力  ANSI150LB、JIS10K、PN16

 連接方式  法蘭式、（特制：焊接式）

 閥體材質  1Cr18Ni9Ti 、Cr18Ni12Mo2Ti

 閥芯材質  1Cr18Ni9Ti 、Cr18Ni12Mo2Ti、司太萊堆焊

 密封材料  PTFE、硬密封、特殊高溫材料

 波 紋 管  SS、SS304、SS316

 填  料  聚四氟乙烯、柔性石墨

 推  桿  襯套2Cr13

 墊  片  橡膠石棉板、1Cr18Ni9Ti 石棉纏繞墊片

 法蘭標準  GB9113-88、JB/T79-94、GB2555-81

 特制法蘭  ANSI、JIS、DIN

                  C3 組　　　　-30℃～150℃
流體溫度          C4 組　　　　-30℃～180℃
                  C7 組　　　　-30℃～350℃

 －帶指揮器，微壓調節

 Q－*切斷型

公稱通徑DN（mm）

20

25

32

40

50

65

80

100

125

150

200

250

300

額定流量系數（KV）

7

11

20

30

48

75

120

190

300

480

760

1100

1750

額定行程（mm）

8

10

14

20

25

40

50

60

70

壓力調節范圍（MPa）

15～50 40～80 60～100 80～140 120～180 160～220 200～260
240～300 280～350 330～400 380～450 430～500 480～560 540～620
600～700 680～800 780～900 880～1000 980～1500 1000～2500

允許泄漏量

硬密封（1/h）

單座：≤10ˉ4閥額定容量（IV級）；雙座、套筒：≤5×10ˉ3閥額定容量（II級）

軟密封（m1/h）

0.15  0.30  0.45  0.60  0.90  1.7  4.0  6.75  11.10  16.0
