CH-4N智能四通道振動監測保護儀
概述
CH-4N，SK-4N型振動監測保護儀主要用于對轉速600～60000轉/分旋轉機械的振動烈度進行長期監測，與磁電式振動速度傳感器配套，可以監測旋轉機械的垂直、水平方向的振動，振動烈度值大小由儀器前面板的表頭顯示，同時具有標準的電流輸出，可與各種DCS、PLC系統配接，當振動值超*，本儀器可外接聲光報警器以提示現場操作人員采取防范措施，并有報警、危險開關量輸出，保護機器安全可靠運行。
功能說明
l 實現智能處理：報警Ⅰ值、Ⅱ值可通過面板按鍵任意設置
l 面板按鍵可調整量程值，無需電位器調整，方便現場調試
l 一分鐘不按操作鍵，可自行回到運行狀態
l 報警延時調整范圍1~60秒，以防止現場干擾引起誤報警
l 振動烈度(振動強度)和振動幅度（振動位移）自由切換。
技術指標
l 頻率范圍：10~300Hz
l 量 程：0~20.0mm/s 0~200um
l 準確度：±1%（滿量程）
l 電流輸出：4~20mA
l 開關量輸出：DC 30V/ 5A或AC250V／5A（常開）
l 報警設定：滿量程內任意設定
l 環境溫度：運行時：0~65℃
儲存時：-30~80℃l 相對濕度：至95%，不冷凝
l 電源電壓：220VAC/50Hz±10% 50mA
l 外形尺寸：160×160×220mm
l 開孔尺寸：152+1×152+1mm
CH-4N智能四通道振動監測保護儀

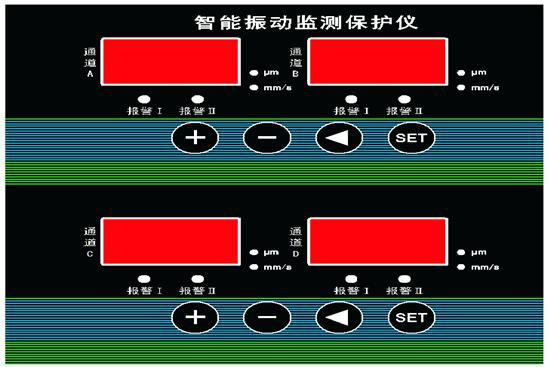

前面板功能示意圖
通道A顯示框：在運行狀態下，顯示通道A振動值；在參數設置狀態下，顯示參數標志；
通道B顯示框：在運行狀態下，顯示通道B振動值；在參數設置狀態下，顯示參數標志對應的參數值；
通道C顯示框：在運行狀態下，顯示通道C振動值；在參數設置狀態下，顯示參數標志；
通道D顯示框：在運行狀態下，顯示通道D振動值；在參數設置狀態下，顯示參數標志對應的參數值；
報警指示燈：當測量值超過報警設定范圍時，該報警指示燈亮；
SET鍵：長按該鍵5秒進入參數設置狀態；在參數設置狀態下，按該鍵進入參數編輯狀態，在編輯完參數后，按該鍵確定修改好的參數。設置完參數后，再長按5秒，返回工作狀態并保存已設置的參數；
+鍵：在參數查看狀態下，按此鍵，可查看下一參數；在參數編輯狀態下，可對要編輯的參數加1，數字范圍為0~9；
-鍵：在參數設置狀態下，按此鍵，可查看上一參數；在參數編輯狀態下，可對要編輯的參數減1，數字范圍為0~9；
光標左移鍵：在參數編輯狀態下，移動要設置的參數位數，如從個位數到百位數；
參數設置與操作
本儀表出廠前均已調試結束，用戶可直接使用，如需查看儀表出廠參數或進行修改，則可進行以下操作。
通電后，儀表處于運行狀態下，面板顯示各通道位移量。
本儀表各種參數均由面板的“參數設置、+、-、←”設置。各個參數均有相應的標志表示。設置次序和步驟如下：
參數標志
參數說明
設置范圍
E1–
通道A(C)報警Ⅰ
0~999
P1–
通道A(C)報警Ⅱ
0~999
L1–
通道A(C)量程
0~999
E2–
通道B(D)報警Ⅰ
0~999
P2–
通道B(D)報警Ⅱ
0~999
L2–
通道B(D)量程
0~999
EE-
報警延時
0~60
注：在參數設置狀態下，通道Ⅰ顯示框中顯示參數標志，通道Ⅱ顯示框中顯示對應的參數值。
按“SET”鍵約5秒，進入參數設置狀態，面板通道Ⅰ顯示框中顯示“E1–”，通道Ⅱ顯示框中顯示出廠通道Ⅰ報警Ⅰ值“06.3”。按“確認”鍵，進入參數編輯狀態，此時低位數字閃爍，通過“+”、“-”鍵來將此位數字加1或減1，數字范圍為0-9；按“←”鍵，前一位數字閃爍，可通過“+”鍵來修改此位數字；以此類推，通過按“←”鍵選定要修改第幾位數字，再通過“+”、“-”鍵來修改此位數字，按“SET”鍵該參數編輯完成。按“+”鍵可繼續對下一個參數進行設定。或按住“SET”鍵約5秒，返回正常工作狀態。

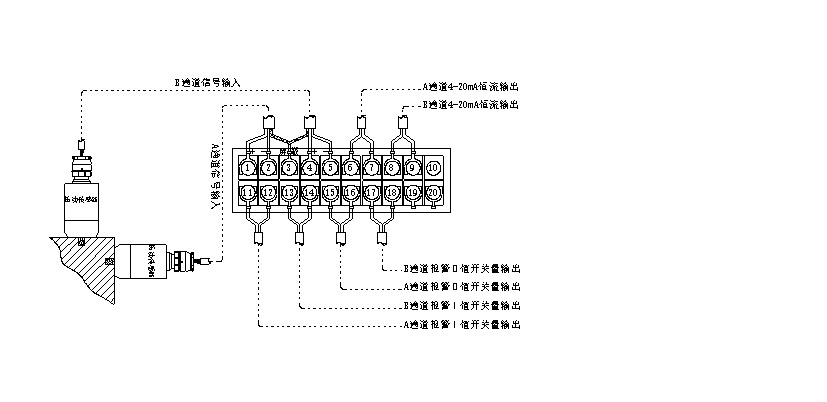

端子板接線示意圖及傳感器的安裝
調試說明
儀表在出廠前已校驗合格，用戶可直接使用。
安裝方式
監控儀安裝在集控室，安裝時將監控儀從集控室正面插入，然后從后面裝上左右安裝支架（廠家配套提供），緊固螺釘即可。再按要求在監控儀的背面端子板接入各輸入輸出導線。
