1.DTZ-E-051頻率-電流轉換器

是自動化儀表和計算機控制系統中的重要轉換單元。轉換器與相應的傳感器配套，將速度、流量、轉速、開度、 溫度、壓力、稱量等物理量轉換成標準的4to20mA信/1to5V信號或USB/RS485通訊數據，供給采集卡、PLC或PC。zhui大的特點是結構小巧，安裝方式靈活，功能強悍；既可以作為頻率、轉速、流量和線速度顯示儀表，也可以用于頻率電流轉換，尤其是能對超低轉速(頻率、流量和線速度)測量；廣泛應用于機械、化工、冶金、能源、輕工、紡織、電子、汽車等行業。

采用了新型的單片微處理器作主芯片的新一代頻率電流轉換器。該產品可與接近開關、霍爾、光電 、磁電等各類轉速傳感器配套，用來測量轉速、線速度、流量和角速度，廣泛用于化工、冶金、能源、輕工、紡織、電子、機械、汽車等行業。

該頻率電流轉換器的4～20mA模擬量輸出的滿量程和零位，均可通過面板鍵設定，使該儀表成為真正意義上的智能數字儀表。下面在性能和操作等方面加以介紹，以便有效合理使用該顯示儀。

本儀表是將轉速、角速度、線速度、流量等物理量，通過相應的傳感器轉化為脈沖頻率，再加以測量。最終是對頻率測量，再乘以一個適當的系數，使儀表直讀物理量。

計算公式： V = A×F

A 表示設定系數

V 表示流速（Vb/h）；標準方/小時

F 表示脈沖頻率

A = 3600×Vb/P ； Vb/P：每脈沖代表的標準方

3.模擬量計算方式：

當顯示值<1.02×(  滿量程 ) 時，

電流輸出（mA） =（顯示值）/  滿量程）× 16.00 + 4.00

零位漂移值 當輸入頻率為0Hz時，零位調整值設定為0時，輸出電流為零位漂移值；

本機零位漂移值為：0.067mA,

零位調整值 當輸入頻率為0Hz  時，要求輸出為：4.00mA，則：

4.00 = ((顯示值+零位調整值)/滿量程)  × 16.00 + 0.067， 即：

4.00 = (零位調整值/滿量程)  × 16.00 + 0.067，

零位調整值 = (4.00-0.070) × 1000/16 = 245.8 =246 （根據小數保留位取舍）

校訂系數調整   新校訂系數 / 舊校訂系數 = 16.00 /（滿量程時輸出電流-4.00）

五、串行口通訊

1.串行口工作方式

本顯示儀的串行口與RS232C標準兼容；

.數據傳輸速率為2400bps，數據格式：8+N+1，十六進制。

傳輸方式為異步傳輸方式，信號的邏輯電平為EIA電平。

2.數據傳輸速率為2400bps，數據格式：8+N+1，十六進制。

傳輸方式為異步傳輸方式，信號的邏輯電平為EIA電平。

在超低速測量時，采樣時間延時倍數J根據需要在1～250之間可調，采樣時間仍然在0.01 ～ 2.50S之間可調，那么采樣時間最多可以延長到250×2.50 = 625S，約10分鐘。也就是說在10分鐘內有一個完整的信號周期，轉換器也能檢測。

較短的采樣時間適合動態記錄，較長的采樣時間，適合超低速測量。通常測量時，采樣時間F一般選用0.02 to 1.00S，延展倍數J為5。

5.通訊：

USB，115200bps, 8,1,NC；（波特率用戶可以調整）

J參數的小數點位置代表不同的波特率：

xxxxx.: 4800bps

xxxx.x: 9600bps

xxx.xx: 57600bps

xx.xxx: 115200bps

五、附錄：通訊詳解

讀參數查詢幀：

讀參數響應幀：

讀測量值查詢幀：

讀測量值響應幀：

改寫參數查詢幀：

改寫參數響應幀：(成功)

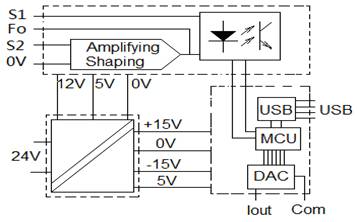

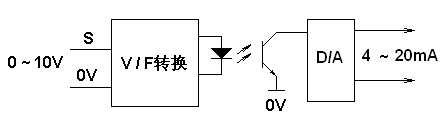

數字到電流的轉換原理圖：

頻率到數字采用TM法測頻，以及脈沖沿口捕捉的方法，因此測量誤差優于0.005%；

數字到電流的轉換，采用14bit高精度DAC和高性能的儀用放大器，由于電路采用了集成優化，與轉換精度關聯的分立器件只有一只電阻，該電阻采用了低溫漂系數的精密電阻，保證了轉換精度。

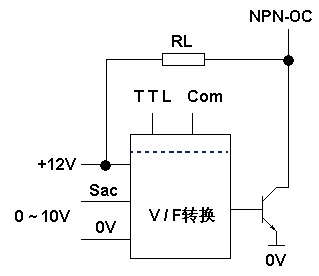

端子：
