1-1 貼標機介紹貼標機是自動將標簽貼到產品表面的一種自動化設備的簡稱，它可以代替人工貼標簽，提高生產效率和質量。按自動化程度可分為手動貼標機、半自動貼標機和全
1-1 貼標機介紹
貼標機是自動將標簽貼到產品表面的一種自動化設備的簡稱，它可以代替人工貼標簽，提高生產效
率和質量。按自動化程度可分為手動貼標機、半自動貼標機和全自動貼標機；按產品的形狀可分為圓
瓶貼標機、偏瓶貼標機和異形瓶貼標機；按產品的放置可分為立式貼標和臥式貼標機。
1-2 機構介紹
1-2-1 正面圖
1、滾筒：用于標簽的繞行；2、料盤：用于放置成圈標簽；3、急停按鈕；4、人機界面：人機對話空
窗口，對貼標機進行各種調試，設置；5、收料機構：回收的標簽的底紙；6、測標電眼：檢測標簽 ；
7、牽引電機；8、牽引機構：拉動底紙，將標簽剝離；9 覆標汽缸：將標簽壓到產品上面
；10、控制電箱：用于機器的電路排布；11、治具臺：用于安放工件的治具；12.打碼機；13.覆標電機；
14.前后氣缸；
1、吹氣管 2、腳踏接口 3、備用端口 4．備用端口 5．氣管接口 6．氣壓表7．氣壓調節閥
1-3 半自動貼標機技術參數
1.適用標簽長度：10 mm~150 mm
2.適用標簽寬度：10 mm~150 mm
3.適用紙卷內徑：40mm 或76mm
4.紙卷外徑：φ≤250 mm
5.室內溫度： -10℃～40℃
6.室內濕度： 35～85﹪
7.電源： 220V，50HZ
8.整機尺寸： 550*550*650 (L*W*H)
9.重量：32kg
1-4 適用范圍
1.廣泛用于食品、醫藥、化妝品、日化、電子等行業。
2.用于半成品或成品中的平面和部分圓弧面半自動貼標。
貼標機使用
2-1 貼標機原理
1．傳動系統：電機通過同步皮帶帶動牽引機構和收料機構，給標簽剝離提供動力，從而實現標簽剝離
和回收底紙.。
2．控制系統：本機采用電和氣結合控制，電眼（傳感器）和腳踏開關將獲得的信號傳遞到PLC 集中處
理器中依照設定的程式進行處理，從而實現剝標、吸標、覆標和計數功能。
2-2 操作流程
1.開機 “
2 安裝標簽
3 糾正標帶
4.調電眼
5.進入“手動操作"畫面
6.點擊“標簽原位"。然后再點擊“標簽長度測量"
7. 貼標簽位調整
8. 點擊觸摸屏主畫面“執行生產"
9，點擊“執行生產"畫面中的“啟動"按鈕；
10. 踩下“腳踏開關"貼標；
11.調整貼標位置；（參考2—4）
2-3 開機/關機
開機：
1．將機器及周圍清理干凈，檢查有無松動現象。
2．連接電源線到貼標機后面的電源插座，并將電源插座旁邊的開關處于開啟狀態。
2．將電源線的另一端接到交流插座，使用電壓為220V,50Hz.
3.把主面版的急停開關調至開啟狀態
4.將高壓氣體接入入氣孔（并確認打開開關）
關機：
1．在正常使用的情況下，可直接將電源線脫離交流插座或按下急停開關。
注意!!!
? 請勿在手潮濕時接觸電源線或插電源，否則將引起觸電
? 請勿將重物壓在電源線上。
2-4、電眼調整
本設備配置2 套電眼，分別為測物電眼、測標電眼。
1， 位置調整
通過電眼架，可進行前后、高低位置調整，以適應不同的瓶子和標簽。調整方法參考機械機構介紹部
分。
2. 位置調整
通過電眼架，可進行前后、高低位置調整，以適應不同的瓶子和標簽。調整方法參考機械機構介紹部分。

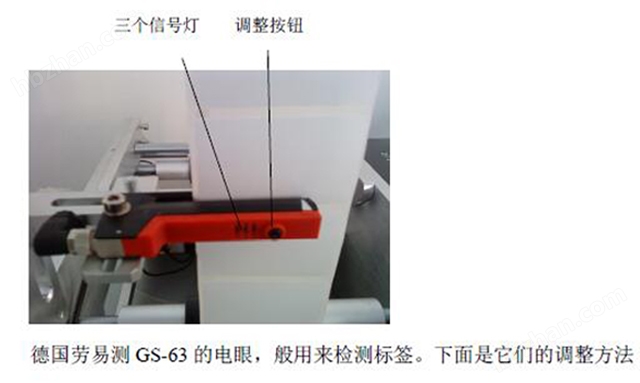

德國勞易測GS-63 的電眼，般用來檢測標簽。下面是它們的調整方法
1、勞易測GS-63 電眼的調整：
工作原理說明：根據厚度的不同來識別標簽之間的縫隙。（通過光線穿透沒有標簽的地方與不穿透有
標簽的地方來識別）適用于紙質的標簽或者其他有一定厚度的標簽
旋鈕指示說明： 綠色信號燈：電源燈
黃色信號燈：識別狀態燈（ 黃燈亮起，表示有信號輸出）
調整按鈕：調整用于設置不同標簽的檢測
首先如下圖示一樣將標簽穿過電眼：如果拉動標簽，黃色信號燈會在標簽與標簽間的縫隙亮起，在有
標簽的地方熄滅，這時就可以不用重新設置，可以直接使用。當黃色信號燈是常亮或者常滅的情況下，
就需要重新設置電眼。設置方法如下：首先，將標簽如圖示穿過電眼的U 型槽，將有標簽的地方置于
電眼的槽里面，持續按住調整按鈕3 秒鐘左右，可以看到電眼的黃色信號燈閃爍，然后松開按鈕，將
沒有標簽的地方（只有標簽的底紙）置于電眼槽內，持續按住調整按鈕1 秒鐘，然后松開按鈕，此時，
設置完成。將標簽在電眼槽內拉動，可以看到有標簽的地方黃色信號燈熄滅，在標簽與標簽的縫隙處，
黃色信號燈亮起。
2.測標電眼（在這里僅作說明之用，并不代表客戶所購買機型配置）
此為德國西克光電式槽型測標電眼（WFS3-40N415）：
把標簽從電眼的槽里通過，將有標簽的地方置于槽內，按住按鈕1 兩秒鐘后松開，這時黃色指示燈閃
爍，然后把沒有標簽的地方置于槽內，按住按鈕1 七秒鐘后松開即可。拉動標簽可以看到，在有標簽
到沒有標簽的地方，指示燈會在亮起和熄滅間切換。在人機界面上的在線監控可以看到相應的測標會
有圖藍顯示。如下圖示：
工作原理說明：根據厚度的不同來識別標簽之間的縫隙。（通過光線穿透沒有標簽的地方與不穿透有
標簽的地方來識別）適用于紙質的標簽或者其他有一定厚度的標簽
首先如下圖示一樣將標簽穿過電眼：如果拉動標簽，黃色信號燈會在標簽與標簽間的縫隙亮起，在有
標簽的地方熄滅，這時就可以不用重新設置，可以直接使用。當黃色信號燈是常亮或者常滅的情況下，
就需要重新設置電眼。設置方法如下：首先，將標簽如圖示穿過電眼的U 型槽，將有標簽的地方置于
電眼的槽里面，持續按住調整按鈕3 秒鐘左右，可以看到電眼的黃色信號燈閃爍，然后松開按鈕，將
沒有標簽的地方（只有標簽的底紙）置于電眼槽內，持續按住調整按鈕8 秒鐘，然后松開按鈕，此時，
設置完成。將標簽在電眼槽內拉動，可以看到有標簽的地方黃色信號燈熄滅，在標簽與標簽的縫隙處，
黃色信號燈亮起。
。。。。。。
注意事項
4-1 標簽制作
1.生產標簽時，注意繞標方向。
2.確保電眼檢測孔的無異物，不能留有沖孔的紙宵,否則電眼無法辨認，引起重復出標。
3.確保標簽與底紙順利剝離開。
4-2 日常維護
1.正常使用情況下，定期對設備進行檢修。
2.定期對設備進行防塵和防銹處理。
3.如長時間內不使用，需斷開電源并做好保養工作。
4-3 附件
本貼標機標準附件：操作說明書一份、六角板手一套、電眼調節螺絲刀一把。
