當前位置：北京同德創業科技有限公司>>科研實驗>> TD-152巴歇爾污水計量槽TD-152
| 產地 | 國產 |
|---|
巴歇爾污水計量槽TD-152
用途:
與明渠流量計(WL-1A 型聲波明渠流量計)配合使用，（詳見下表）把明渠內流量的大小轉成液位的高低。測量明渠內水的流量。明渠流量計的應用場所有城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。
巴歇爾污水計量槽TD-152
序號 | 類型 | B值 （mm） | 長*寬*高 （mm） | 小時zui大流量 （m3） | 備注 |
1 | 標準型 | 25 | 835*267*265 | 19.44 | |
2 | 標準型 | 51 | 773*314*305 | 47.52 | |
3 | 標準型 | 76 | 914*359*517 | 115.56 | |
4 | 標準型 | 152 | 1525*500*730 | 399.6 | |
5 | 標準型 | 228 | 1630*675*890 | 903.6 | |
6 | 標準型 | 250 | 2845*980*1060 | 900 | |
7 | 標準型 | 300 | 2870*940*1200 | 1440 | |
8 | 標準型 | 450 | 2945*1120*1200 | 2268 | |
9 | 標準型 | 600 | 3020*1300*1200 | 3060 | |
10 | 標準型 | 750 | 3095*1480*1200 | 3960 | |
11 | 標準型 | 900 | 3170*1660*1200 | 4500 | |
12 | 標準型 | 1000 | 3200*1780*1250 | 5400 | |
13 | 標準型 | 1200 | 3320*2020*1250 | 7200 | |
14 | 標準型 | 1500 | 3470*2380*1250 | 9000 | |
15 | 標準型 | 1800 | 3620*2740*1250 | 10800 |
|
材質:
本產品為玻璃纖維不飽和聚酯復合材料（簡稱：玻璃鋼）。
流量范圍:10升/秒～10立方米/秒(由配用巴歇爾槽的規格決定) 流量越大，相應增加壁厚。
注意事項：
1.巴歇爾槽的尺寸與渠道安裝有關，請用戶
根據現場情況而定。
2.巴歇爾槽的中心線要與渠道的中心線重
合,使水流進入巴歇爾槽不出現偏流。
3.巴歇爾槽通水后，水的流態要自由流。巴
歇爾槽的淹沒度,要小于規定的臨界淹沒
度。
4.巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。
5.巴歇爾槽安裝在渠道上要牢固。與渠道側
壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。
安裝示意圖：
大多數情況下，聲波明渠流量計的計量槽選用巴歇爾槽，他的安裝分為以下幾個步驟：
1、明渠土建安裝準備
在安裝前先察看地形，進水口必須高于出水口，確保有水位差,出水暢通，這是成功安裝巴歇爾槽明渠流量計的關鍵。
巴歇爾計量槽模擬圖
2、將巴歇爾槽放入明渠中
巴歇爾槽下游排放口有水位差,泄水暢通，如水位差不夠，應墊高巴歇爾
槽，增加水位差。保證巴歇槽前直段有1～3米的距離。
3、加固巴歇爾槽
在巴歇爾槽左右用混凝土澆灌，保證水流全部從巴歇爾槽中經過。加固時要使巴歇爾槽左右保持水平，防止傾斜，防止變形。
4、安裝中的幾種情況
5、特別注意事項
必須保證巴歇爾槽下游有水位差，排放暢通不會積水。這是安裝的關鍵問題。
6、儀表接線
巴歇爾槽安裝好后，要等待混凝土凝固后再進行儀表安裝調試。一般情況下應該由儀表技術人員安裝和調試。分體的信號傳輸線纜如距離較遠，用戶可自行接長。距離一般在2000米以內，否則應做實地連線試驗

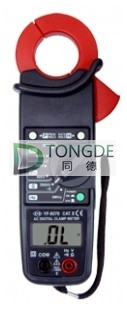

 | 產品名稱：數字鉗表/鉗形表 產品型號：YF8070AC |
數字鉗表/鉗形表型號：YF8070AC
◇3 1/2位數 , zui大顯示2000
◇低電池顯示：當液晶屏幕顯示" BAT"表示需要更換電池
◇過載顯示 :液晶屏幕顯示"OL"
◇交流電流 : 200A, 600A
◇交流電壓 : 200V,750V
◇電阻(奧姆) : 2KΩ
◇頻率：2KHz,5MHz
◇導通測量≦80Ω
◇zui大值鎖定/數據鎖定
◇鉗表zui大開口: 36公厘
◇尺寸: 221*62*35mm(長*寬*高)
| 產品名稱：防爆電暖器 產品型號：BDR51/13-3000 |
防爆電暖器 型號：BDR51/13-3000
適應范圍
1. 1區、2區危險氣體場所；
2. ⅡA、ⅡB類T1～T4組爆炸性氣體或蒸氣環境。
3. 本產品為爆炸性環境用防爆電氣設備，可在可燃性混合物其濃度屬于IIC級T4組及以下的場所使用。
BDR51防爆密閉式電熱油汀范圍 BDR51防爆電熱油汀，防爆電暖器，BDR51防爆密閉式電熱油汀 |
|
BDR51防爆密閉式電熱油汀型號含義 Model Meaning
BDR51防爆密閉式電熱油汀主要技術數據 Main Technical Parameter
型號 | 額定功率 | 規格(片) | 額定電壓 | 頻率 | 防爆標志 | 電纜外徑(φ,mm) | L |
BDR51-1500/7 | 1500 | 7 | 220 | 50 | d ll BT4 | 10～15 | 484 |
BDR51-1500/9 | 1500 | 9 | 582 | ||||
BDR51-1500/11 | 2000 | 11 | 680 | ||||
BDR51-1500/13 | 2000 | 13 | 778 |
BDR52-2000防爆電暖器外型舉例 Outline example
技術參數
型號 功率 散片規格 額定電壓 防爆標志 面積（MM）
BDR-1.5/7YR 1.5 7 220 EXDIIBT4 12-15
BDR-1.5/9YR 1.5 9 220 EXDIIBT4 12-15
BDR-2/11YR 2.0 11 220 EXDIIBT4 18-20
BDR-2/13YR 2.0 13 220 EXDIIBT4 20-25
 | 產品名稱：紅外測溫儀 鍋爐紅外高溫測溫儀 產品型號：CIT-1LD2 |
紅外測溫儀 鍋爐紅外高溫測溫儀 型號：CIT-1LD2
技術特點：
帶目視瞄準且指示目標大小，高距離系數使對準目標更準確,可調焦
特殊光學設計，抗煙霧及抗水蒸氣能力強
可選實時值、大值、平均值測溫方式，輻射率連續可調
功能強大，擴展能力佳，數字智能儀表采 用高可靠性微處理器軟硬件技術平臺，可聯網、報警組態及輸出，隔離型標準模擬輸出或數字輸出接口，帶環溫補償
高的性價比
范圍：
鋁質材料或表面光亮的低發射率材料
棒材、線材生產
熱處理及離子鍍膜
容器內小目標測量
熱軋帶鋼
熱軋無縫鋼管
其它中溫段測量
| 中溫段 | 高溫段 | ||||
| 標準型 | 型號 | SCIT-2L(1X) | SCIT-2L(2X) | SCIT-2L(1X) | SCIT-2L(1X) |
| 范圍 | 200～600ºC | 250～800ºC | 600～1600ºC | 600～1600ºC 700～2000ºC | |
| 寬程型 | 型號 | SCIT-2LK(1X) | SCIT-2LK(2X) | - | SCIT-1LK(2X) |
| 范圍 | 200～1000ºC | 250～1100ºC | - | 900～3300ºC 800～2800ºC | |
| 距離系數 | 120:1 | 250:1 | 120:1 | 250:1 | |
| 小目標 | Φ3.0mm | Φ1.5mm | Φ3.0mm | Φ1.5mm | |
| 波 長 | 1.55μm | 1.06μm | |||
| 測量距離 | 0.35m ～ ∞ | ||||
| 測量精度 | 對精度：－1% ～ +1% 重復精度：-0.2% ～ +0.2% | ||||
| 測溫分辨率 | 1ºC | ||||
| 響應時間 | 200ms（可選100ms、50ms） | ||||
| 發 射 率 | 0.10 ～ 1.10（調整步長為0.01） | ||||
| 測溫方式 | 實時值、大值、平均值測量（可顯示測頭環溫） | ||||
| 計算間隔 | 大值/平均值計算間隔：1-99秒，調整步長1秒 | ||||
| 操作與顯示 | 由五鍵操作，4位LED數碼顯示，4-6個LED提示符指示報警和測溫狀態 | ||||
| 顯示范圍 | 測溫下限-5ºC ～ 測溫上限＋5ºC | ||||
| 標準配置接口 | 全隔離12bit模擬信號輸出：4 ～ 20mA。帶繼電器觸點和聲光指示的兩個多模式報警點。 | ||||
| 選配件 | 全隔離式數字接口：RS232，RS485。多種模式的擴展報警、微打接口、大屏、記錄單元 | ||||
| 外型尺寸 | 測頭：Φ100×220mm，標配儀表為A型：160×80×125mm | ||||
| 電纜 | 10m（可選長至220m） | ||||
| 電源及功耗 | AC220V 10% ，小于6瓦 | ||||
| 工作環境 | 環境溫度：0ºC ～ 60ºC， 濕度：0 ～ 80%（不結露） | ||||
| 存儲溫度 | -20ºC ～ 85ºC | ||||
| 可 選 件 | 水冷套、吹塵器、可調向安裝架、微打、LED大屏顯示 | ||||
 | 產品名稱：雙鉗接地電阻測試儀 接地電阻測試儀 接地電阻檢測儀 產品型號：MS2307 |
雙鉗接地電阻測試儀 接地電阻測試儀 接地電阻檢測儀 型號：MS2307
MS2307是非常出色的智能接地電阻測試儀，可以完成各種類型的接地電阻測量，包括對直接接地（將電力系統或建筑物中電氣裝置、設施的某些導電部分，經接地線連接至接地）、工作接地（在電力系統電氣裝置中，為運行需要所設的接地）、保護接地（電氣裝置的金屬外殼、配電裝置的構架和電路桿塔）雷電保護接地（為雷電保護裝置向大地泄放雷電流而設的接地）、防靜電接地（為防止靜電對易燃油、天然氣儲罐和管道等的危險作用而設的接地）、接地（埋入地中并直接與大地接觸的金屬導體）、接地線（電氣裝置、設施的接地端子與接地連接用的金屬導電部分）、接地裝置（接地線和接地的總和）、接地網（由垂直和水平接地組成的供發電廠、變電所使用的兼有泄流和均壓作用的較大型的水平網狀接地裝置）進行接地電阻測量，于交流標稱電壓500kV及以下發電、變電、送電和配電電氣裝置（含附屬直流電氣裝置）以及建筑物電氣裝置的接地電阻測量。 測量方式功能TC-MS2308TCMS2307TC-MS2306
三&四級接地電
阻測量測試電壓：AC20V/48V√√√
測試頻率：94Hz/105Hz/111Hz/128Hz/AFC√√94Hz/128Hz
接地電阻量程0.02Ω~300KΩ0.1Ω~30KΩ0.1Ω~20KΩ
選擇法測試（電流
鉗）測試電壓：AC20V/48V√√------
測試頻率：94Hz/105Hz/111Hz/128Hz/AFC√√------
接地電阻量程0.02Ω~20KΩ0.1Ω~10KΩ------
無輔助法（電壓鉗
+電流鉗）測試電壓：AC48V√√----
測試頻率：94Hz/105Hz/111Hz/128Hz/AFC√√-----
接地電阻量程0.02Ω~150Ω0.1Ω~150Ω-----
二交流電阻測量測試電壓：AC20V√√√
測試頻率：94Hz/105Hz/111Hz/128Hz/AFC√√94Hz/128Hz
接地電阻量程0.02Ω~300KΩ0.1Ω~30KΩ0.1Ω~20KΩ
二/四直流電阻測量測試電壓：DC20V√√----
接地電阻量程0.02Ω~3KΩ0.1Ω~3KΩ-----
干擾電壓/干擾電流
/干擾頻率干擾電壓 1~50V DC/AC√√√
干擾頻率16Hz~400Hz√√√
干擾電流 20mA~2A√√-----
土壤電阻率測試電壓：AC20V/48V √ √ √
測試頻率：94Hz/105Hz/111Hz/128Hz/AFC√√94Hz/128Hz
量程：0.02Ω·m~1000KΩ·m√√√
RK（測試導線補償）測試電壓：AC20V/48V√√√
測試頻率：94Hz/105Hz/111Hz/128Hz/AFC√√94Hz/128Hz
量程：0.02~30Ω0.1~30Ω0.1~30Ω
測試電流≦250mA≦100mA≦100mA
數據存儲√√√
USB 通訊√√------
